Электромагнитный клапан КамАЗ для подъема кузова — Устройство, Принцип Работы и Установка

Оптимальная работа подъема кузова напрямую зависит от правильной установки и использования электромагнитного клапана. Такие клапаны позволяют управлять процессом через электромагнитное воздействие, что значительно ускоряет и упрощает работу водителя и техникам. Для надежной эксплуатации важно четко придерживаться рекомендаций по монтажу и настройке устройства.

Конструкция электромагнитного клапана включает катушку, корпус и клапан, который обеспечивает разрыв или соединение гидравлической линии. В большинстве случаев, применяемых на КамАЗах моделей, используют герметичные и долговечные материалы, способные выдерживать интенсивные нагрузки и воздействие окружающей среды, что обеспечивает стабильную работу на протяжение долгого времени.

Понимание принципа работы позволяет правильно интегрировать устройство в систему подъема кузова, избегать ошибок при подключении и минимизировать риск поломок. В основном, электромагнитный клапан управляется через электропривод, который реагирует на сигнал от системы управления, открывая или закрывая гидравлический поток. Это позволяет автоматизировать процесс и повысить его точность.

Устройство электромагнитного клапана КамАЗ

Электромагнитный клапан для подъема кузова состоит из корпуса, катушки, магнитного сердечника и рабочей камеры с портами входа и выхода. Корпус обеспечивает герметичность и защищает внутренние элементы от загрязнений и влаги, используемые в условиях эксплуатации КамАЗ.

Катушка, выполненная из медных или алюминиевых проводников, создает магнитное поле при подаче электрического тока. Оно вызывает притягивание магнитного сердечника, связанного с поршнем или клапанной пластиной. Этот механизм управляет потоком жидкости или воздуха в системе подъема кузова.

Магнитный сердечник крепится внутри корпуса и движется при воздействии поля катушки, открывая или закрывая порты. В результате меняется направление потока, что приводит к поднятию или опусканию кузова. В конструкции используется возвратная пружина для возврата сердечника в исходное положение при отключении питания.

На корпусе расположены входные и выходные порты, соединительные фланцы и электромагнитные разъемы. Порты плотно уплотнены для предотвращения утечек жидкости или воздуха. В конструкции предусматриваются механизмы защиты от перенапряжений и перегрева катушки для повышения надежности.

Обязательным элементом является управляющая электроника, которая обеспечивает своевременное включение и выключение катушки, что позволяет точно контролировать процесс подъема кузова. В целом, устройство электромагнитного клапана тщательно продумано для стабильной работы в тяжелых условиях эксплуатации КамАЗ.

Конструкция и основные компоненты

Рекомендуется использовать электромагнитный клапан с герметичной корпусной частью из алюминия или нержавеющей стали, что обеспечивает долговечность и надежность работы в условиях постоянной вибрации и перепадов температуры. Обратите внимание на наличие встроенного фильтра, предотвращающего попадание загрязнений внутрь клапана и закоксование деталей.

Ключевыми элементами выступают катушка и магнитная система, обеспечивающая моментальное переключение положения поршня при подаче электрического сигнала. Для стабильной работы выбирайте катушки с номинальным напряжением 24 В или 12 В, в зависимости от технических требований КамАЗ и уровня энергии системы управления.

Рабочий механизм включает в себя поршень с резиновым уплотнением, обеспечивающим герметичность при закрытом состоянии. Важны также пружина и посадочные кольца, которые помогают поршню возвращаться в исходное положение после снятия напряжения. Стенки корпуса должны быть обработаны антикоррозийными составами или иметь защитное покрытие для предотвращения износа и коррозии.

Электронная часть блока управления содержит встроенные диоды и конденсаторы для защиты от перенапряжений и скачков тока. Одновременно она обеспечивает быстрый отклик на команды системы подъема кузова и поддерживает стабильную работу клапана в различных условиях эксплуатации.

Материалы, используемые в производстве

Для производства электромагнитных клапанов КамАЗ применяют высококачественные материалы, обеспечивающие надежность и долговечность. Корпус клапана изготавливают из алюминиевого сплава, который отличается легкостью и устойчивостью к коррозии. Это позволяет снизить общий вес конструкции и продлить срок службы устройства.

Внутренние компоненты, такие как сердечники и пружины, часто изготавливают из нержавеющей стали. Этот материал обеспечивает отличную прочность и стойкость к механическим повреждениям. Нержавеющая сталь также устойчива к воздействию агрессивных жидкостей, что критично для работы в условиях повышенной влажности.

Уплотнительные элементы производят из резины или силикона. Эти материалы обеспечивают герметичность соединений и предотвращают утечки рабочей жидкости. Силиконовые уплотнители обладают высокой термостойкостью и сохраняют свои свойства в широком диапазоне температур.

Электромагнитные катушки изготавливают из медной проволоки, что обеспечивает высокую проводимость и эффективность работы. Для защиты от внешних воздействий катушки покрывают специальными изоляционными материалами, которые предотвращают короткие замыкания и повреждения.

При выборе материалов важно учитывать не только их физические свойства, но и совместимость с рабочими жидкостями. Это гарантирует надежную работу клапана в различных условиях эксплуатации. Использование качественных материалов в производстве электромагнитных клапанов КамАЗ обеспечивает их высокую производительность и долговечность.

Типы электромагнитных клапанов

Электромагнитные клапаны делятся на несколько типов в зависимости от конструкции и принципа работы. Основные категории включают в себя одно- и двухпозиционные клапаны, а также клапаны с управлением по сигналу.

Однопозиционные клапаны открываются или закрываются при подаче электрического сигнала. Они просты в установке и эксплуатации, идеально подходят для систем, где требуется быстрое переключение. Например, такие клапаны часто используются в гидравлических системах КамАЗ для подъема кузова.

Двухпозиционные клапаны могут находиться в двух состояниях: открытом и закрытом. Они обеспечивают более точное управление потоком жидкости и могут использоваться в сложных системах, где требуется регулировка давления или потока. Эти клапаны часто применяются в системах с несколькими функциями.

Клапаны с управлением по сигналу позволяют интегрировать автоматизацию в систему. Они могут быть подключены к датчикам и контроллерам, что обеспечивает более высокую степень контроля и адаптивности. Это особенно полезно в современных грузовиках, где требуется высокая надежность и точность.

При выборе электромагнитного клапана учитывайте рабочее давление, тип жидкости и условия эксплуатации. Правильный выбор обеспечит надежную работу системы и продлит срок службы компонентов.

Параметры и характеристики

Рекомендуется выбирать электромагнитный клапан с рабочим напряжением в диапазоне 12-24 В постоянного тока, что обеспечивает надежную работу в стандартных условиях эксплуатации КамАЗа. Диаметр рабочего отверстия клапана должен составлять не менее 10 мм для обеспечения достаточного расхода воздуха и оперативного подъема кузова. Максимальное давление, при котором клапан сохраняет герметичность и стабильность функционирования, достигает 1,2 МПа.

Температурный диапазон эксплуатации устройства варьируется от -40 до +85 градусов Цельсия, что соответствует условиям работы в различных климатических зонах. Время открытия и закрытия клапана не превышает 0,5 секунды для быстрого реагирования системы подъема. Энергопотребление не превышает 10 Вт при постоянной работе, что способствует экономии электроэнергии грузового автомобиля.

Габаритные размеры клапана должны соответствовать установленным стандартам, позволяя легко встраивать его в конструкцию кузова. Выбирайте модели с классом защиты не ниже IP65, чтобы обеспечить устойчивость к пыли и влаге, что особенно важно при эксплуатации вне ангарных условий.

Принцип работы и установка клапана

Электромагнитный клапан КамАЗ управляет подъемом кузова, обеспечивая надежное и быстрое выполнение операций. Он работает на основе электромагнитного поля, которое открывает или закрывает поток воздуха или жидкости в системе. При подаче электрического сигнала на катушку клапана создается магнитное поле, которое перемещает сердечник, изменяя положение клапана.

Для установки клапана следуйте этим шагам:

1. Подготовьте необходимые инструменты: ключи, отвертки, герметик.
2. Отключите аккумулятор для предотвращения короткого замыкания.
3. Снимите старый клапан, отсоединив все трубки и электрические соединения.
4. Очистите место установки от грязи и остатков герметика.
5. Установите новый клапан, следуя указаниям производителя. Убедитесь, что все соединения плотно зафиксированы.
6. Подключите электрические провода, соблюдая полярность.
7. Проверьте герметичность соединений, используя герметик при необходимости.
8. Подключите аккумулятор и протестируйте работу клапана, подавая электрический сигнал.

Регулярно проверяйте состояние клапана и соединений, чтобы избежать утечек и обеспечить стабильную работу системы. При необходимости заменяйте изношенные детали.

Как работает электромагнитный клапан

Электромагнитный клапан управляет потоком жидкости в системе подъема кузова КамАЗ. Он состоит из катушки, сердечника и корпуса. При подаче электрического тока на катушку создается магнитное поле, которое притягивает сердечник, открывая или закрывая клапан.

Когда клапан открыт, жидкость свободно проходит через него, что позволяет поднимать кузов. При отключении тока магнитное поле исчезает, и пружина возвращает сердечник в исходное положение, закрывая клапан и останавливая поток жидкости.

Для надежной работы клапана важно обеспечить правильное подключение электрической схемы и регулярное техническое обслуживание. Проверяйте состояние катушки и соединений, чтобы избежать коротких замыканий и других неисправностей.

При установке клапана следите за его ориентацией и герметичностью соединений. Неправильная установка может привести к утечкам и снижению эффективности работы системы. Регулярно проверяйте уровень жидкости в системе, чтобы избежать повреждений от недостатка давления.

Этапы установки клапана на кузов

Первым шагом очистите и подготовьте поверхность кузова, где будет устанавливаться электромагнитный клапан. Обеспечьте удаление грязи, ржавчины и старых загрязнений, чтобы обеспечить надежное крепление и герметичность.

Затем определите точное расположение монтажных отверстий, руководствуясь технической документацией и схемой установки. Используйте рулетку и маркер для нанесения разметки, избегая сдвигов и погрешностей.

Просверлите отверстия под крепежные элементы согласно разметке. Используйте сверло подходящего диаметра и тщательно следите за глубиной, чтобы не повредить другие компоненты кузова.

После этого установите уплотнительную прокладку на место монтажа клапана. Это предотвратит попадание воды и пыли, обеспечивая долгий срок службы устройства.

Закрепите электромагнитный клапан на кузове, вставляя болты или винты по инструкции. Затяните крепежные элементы равномерно, чтобы избежать деформации корпуса или повреждений.

Подключите электропроводку, соблюдая схему подключения и порядок. Используйте изоляционную ленту или термоусадочные муфты для защиты соединений от влаги и механических повреждений.

Проверьте работу клапана, подавая питание и контролируя его функционирование. Убедитесь, что при срабатывании клапана движение происходит без заеданий или ошибок, и при необходимости отрегулируйте его положение или соединения.

Подключение к электрической системе

Для подключения электромагнитного клапана КамАЗ к электрической системе следуйте этим шагам:

1. Определите источник питания. Используйте аккумулятор автомобиля с напряжением 12 В.
2. Подготовьте необходимые инструменты: мультиметр, изолента, клеммы, провод сечением 1,5-2,5 мм?.
3. Отключите аккумулятор перед началом работ для предотвращения короткого замыкания.
4. Найдите провод, который отвечает за управление клапаном. Обычно это провод, идущий от переключателя подъема кузова.
5. Подключите один конец провода к клемме клапана, а другой – к управляющему проводу. Используйте клеммы для надежного соединения.
6. Подключите провод питания от аккумулятора к другой клемме клапана. Убедитесь, что соединение надежное и защищено изолентой.
7. Проверьте правильность подключения с помощью мультиметра. Убедитесь, что на клапан подается напряжение при активации переключателя.
8. После проверки подключите аккумулятор и протестируйте работу клапана. Убедитесь, что он открывается и закрывается корректно.

Следите за состоянием проводки и соединений. Регулярно проверяйте, нет ли повреждений или коррозии, чтобы обеспечить надежную работу системы.

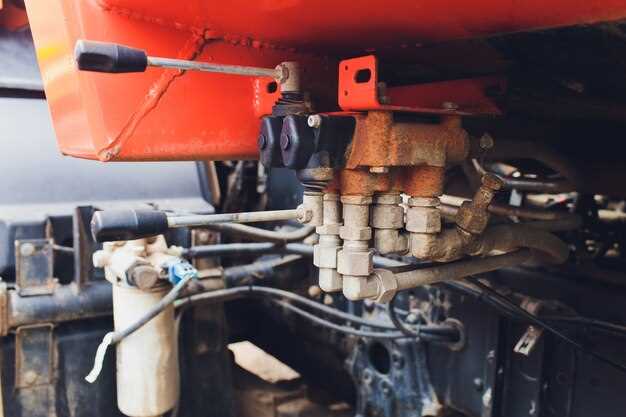

Настройка и тестирование после установки

Первым делом подключите электромагнитный клапан к источнику питания и управляющей системе. Проверьте исправность контактов, убедившись, что проводка зафиксирована и не имеет повреждений. После этого выполните ручное открытие и закрытие клапана, чтобы убедиться, что он движется свободно и без задержек.

Настройте уровень давления в системе подъема кузова, убедившись, что он соответствует рекомендованным параметрам производителя. Используйте манометр, чтобы контролировать показатели. Регулировка давления осуществляется за счет преднастроенных регуляторов давления или встроенных элементов системы.

Произведите тестовую автоматическую работу: активируйте управление крышевым механизмом через панель или дистанционное устройство. Следите за работой клапана: он должен своевременно открываться и закрываться, а кузов – подниматься и опускаться без задержек и рывков.

Обратите внимание на наличие утечек воздуха или заеданий в механизме и исправьте их путем подтяжки соединений или очистки клапана. Проверьте работу системы при разных температурах и осадках, чтобы убедиться в надежности установки.

Зафиксируйте параметры настройки, записав значения давления и времени работы клапана. Проведите повторные циклы подъема и опускания с интервалами, чтобы убедиться в стабильности работы системы. Убедитесь, что все защитные накладки и крепления надежно закреплены, а система функционирует без сбоев.
