Современные технологии активно внедряются в автомобильную промышленность, делая жизнь водителей и пассажиров удобнее и безопаснее. Одним из таких усовершенствований является система НТС (независимый топливный источник) для центрального замка автомобиля. Благодаря этой системе водитель может одним нажатием кнопки управлять замками всех дверей автомобиля, что обеспечивает высокий уровень комфорта и безопасности.
Основной принцип работы центрального замка заключается в том, что управление происходит через сигнал от независимого источника электропитания. В этом случае даже при разряде основной батареи, замок автомобиля будет функционировать, что является очень удобным и полезным свойством. Правда, для этого центральные замки должны быть подключены по специальной схеме, которую мы рассмотрим далее.

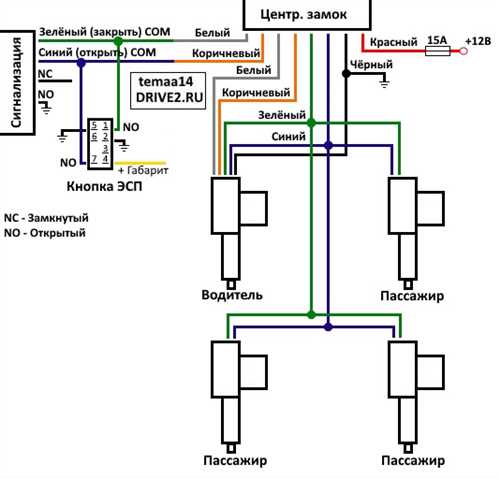

Схема подключения центрального замка в автомобиле включает несколько важных компонентов. Во-первых, это независимый источник топлива, который обеспечивает энергией центральные замки — это может быть отдельная аккумуляторная батарея или другой источник питания. Во-вторых, это сам центральный блок управления замками, который принимает сигнал от дистанционного управления и подает команду на выполнение соответствующих действий.
Принцип работы центрального замка
Принцип работы центрального замка очень прост. Когда водитель нажимает кнопку на пульте дистанционного управления или поворачивает ключ в замке двери, сигнал передается к блоку управления центральным замком. Блок управления, в свою очередь, активирует моторы, которые закрывают или открывают замки дверей автомобиля.
Некоторые центральные замки также оснащены функцией автоматической блокировки. Она работает следующим образом: когда автомобиль начинает движение, блок управления автоматически закрывает все двери, чтобы предотвратить несанкционированный доступ к салону автомобиля. Это очень удобно, так как водитель не оставляет свой автомобиль неохраняемым.
Центральный замок – это довольно надежная система, которая обеспечивает безопасность автомобиля. Однако, как и все механические устройства, она может выйти из строя. В таком случае рекомендуется обратиться к специалистам для профессионального ремонта или замены центрального замка. Не пытайтесь самостоятельно починить замок, так как это может привести к непредвиденным проблемам.
Основные компоненты центрального замка
1. Центральный блок
Основным компонентом центрального замка является центральный блок. Это электронное устройство, которое принимает сигналы от ключа или пульта дистанционного управления и управляет работой замка. Центральный блок обычно располагается под панелью приборов или в багажнике автомобиля.
2. Моторчики замков
Для запирания и отпирания дверей автомобиля используются моторчики замков. Они установлены в каждой двери и приводят в движение механизмы запирания. Моторчики получают сигналы от центрального блока и выполняют указанные команды.
3. Проводная сеть
Для передачи сигналов между центральным блоком и моторчиками замков используется проводная сеть. Провода проходят через кузов автомобиля и подключают центральный блок к каждому моторчику. Правильное подключение проводов и их исправное состояние важны для надежной работы центрального замка.
| Компонент | Описание |
|---|---|
| Центральный блок | Управляет работой замка и принимает сигналы от ключа или пульта дистанционного управления. |
| Моторчики замков | Приводят в движение механизмы запирания и отпирания дверей. |
| Проводная сеть | Передает сигналы между центральным блоком и моторчиками замков. |
Необходимые инструменты для установки
Перед началом установки центрального замка в автомобиль, вам понадобятся следующие инструменты:
1. Основные инструменты:
- Отвертки и ключи: потребуются различные типы отверток и ключей для снятия панелей автомобиля и установки компонентов центрального замка.
- Автомобильный мультиметр: позволит вам проверить проводку и подключение электронных компонентов.
- Проводники: потребуются для подключения проводов между компонентами центрального замка и автомобилем.
- Клей или двусторонний скотч: используются для закрепления проводов и компонентов на верных местах в автомобиле.
2. Дополнительные инструменты:
- Зажимы и пинцеты: помогут вам снять и установить панели автомобиля без повреждений.
- Паяльная станция: если вы планируете выполнять пайку проводов, паяльная станция будет необходима для обеспечения качественного соединения.
- Линейка и карандаш: пригодятся для заметок и измерений при установке компонентов.
При работе с автомобилем не забывайте о том, что некачественная установка или неправильное подключение центрального замка может негативно повлиять на его функциональность, а также привести к повреждению электронных систем автомобиля. Поэтому рекомендуется обратиться к профессионалам или тщательно изучить инструкцию перед началом установки.
Шаги установки центрального замка
- Выберите подходящее место для установки центрального замка на вашем автомобиле. Обычно выбирают двери водителя или переднего пассажира, так как это наиболее удобные и доступные места.
- Подготовьте инструменты и материалы, необходимые для установки центрального замка. Вам понадобятся: центральный замок, провода, соединители, электрический дрель, отвертки, изолента и др.
- Разберитесь в схеме подключения центрального замка. Изучите инструкцию к вашему автомобилю и центральному замку, чтобы понять, как правильно подключать провода.
- Подготовьте провода и соединители. Оттяните изоляцию с концов проводов с помощью кусачек и соедините их соединителями. Обязательно проверьте, чтобы соединения были крепкими и надежными.
- Перейдите к установке центрального замка. С помощью электрической дрели и подходящих насадок сделайте отверстия в двери для установки замка. После этого закрепите замок и проверьте его работу.
- Подключите провода к центральному замку и автомобилю. Следуйте схеме подключения и аккуратно подключите провода к соответствующим клеммам центрального замка и аккумулятора автомобиля.
- Проверьте работу центрального замка. Закройте и откройте автомобиль с помощью пульта управления, чтобы убедиться, что центральный замок функционирует правильно.
- Закрепите провода и убедитесь, что они не мешают работе других систем автомобиля. Зафиксируйте провода при помощи скотча или обжимных колец для избежания их перекидывания и повреждения.
После выполнения всех этих шагов установка центрального замка будет завершена. Теперь вы можете наслаждаться удобством и безопасностью управления дверными замками вашего автомобиля с помощью центрального замка.
Выбор подходящего места для установки центрального замка
Правильный выбор места для установки центрального замка в автомобиле играет важную роль в обеспечении его эффективной работы и защиты от несанкционированного доступа. При выборе места необходимо учесть несколько факторов, которые помогут обеспечить оптимальную функциональность и надежность замка.
Расположение дверей автомобиля
Первым важным фактором является расположение дверей в автомобиле. Обычно центральный замок устанавливается на передней левой двери, так как она наиболее доступна для водителя. Также рекомендуется установить замок на пассажирской двери, чтобы обеспечить удобный доступ к автомобилю для пассажиров.
Расстояние от замка до контроллера
Второй важный фактор, который нужно учесть при выборе места для установки центрального замка, — это расстояние от замка до контроллера. Чем короче расстояние между ними, тем более надежным и эффективным будет работать центральный замок.
Рекомендуется устанавливать контроллер вблизи замка для минимизации потери сигнала и обеспечения надежного функционирования замка. Использование специальных кабелей с высокой пропускной способностью или беспроводных технологий позволяет установить контроллер на небольшом расстоянии от замка.
Важно помнить, что точное расположение замка и контроллера может зависеть от модели автомобиля и особенностей его дверей. Поэтому перед установкой центрального замка рекомендуется проконсультироваться с профессионалами или следовать указаниям производителя.
Завершающие замечания
Выбор подходящего места для установки центрального замка в автомобиле — это важный шаг, который требует внимательности и профессионального подхода. Следуя рекомендациям производителя и консультируясь с опытными специалистами, вы обеспечите оптимальное функционирование и защиту вашего автомобиля.
Подключение проводки к входам центрального замка
Когда мы говорим о подключении проводки к входам центрального замка в автомобиле, важно понимать, что это включает в себя несколько этапов. Особенно если вы сами собираетесь установить замок или модифицировать уже установленную систему.
1. Установка электромагнитных приводов
Первым шагом является установка электромагнитных приводов на двери автомобиля. Для этого необходимо открыть обшивку двери и найти место для установки привода. После установки приводов, следует подключить их к проводке автомобиля.
2. Подключение центрального замка к блоку управления
Далее необходимо подключить центральный замок к блоку управления. В большинстве случаев блок управления находится под рулем автомобиля. Необходимо найти проводку, которая отвечает за центральный замок, и подключить ее к соответствующим входам блока управления.
Важно помнить о правильной изоляции проводов, чтобы избежать короткого замыкания или других непредвиденных проблем.
Кроме того, есть различные способы подключения проводки к входам центрального замка, в зависимости от конкретной модели автомобиля и системы замка. Поэтому перед подключением рекомендуется ознакомиться с документацией автомобиля или обратиться к специалисту.
Подключение проводки к выходам центрального замка
В процессе подключения центрального замка к автомобилю необходимо правильно соединить проводку с выходами устройства. В данной статье будет рассмотрено подключение проводки к основным выходам центрального замка.
Выход Замок
Выход Замок отвечает за блокировку и разблокировку дверей автомобиля. Для его подключения необходимо соединить проводку на двери водителя и пассажира с соответствующими входами центрального замка. Обычно проводка имеет цветовую маркировку, что значительно упрощает процесс подключения.
Выход Открытие
Выход Открытие отвечает за открытие задней двери автомобиля. Для его подключения необходимо соединить проводку на задней двери с соответствующим входом центрального замка.
Важно учесть, что в некоторых моделях автомобилей могут быть дополнительные выходы центрального замка, которые отвечают за открытие багажника, капота и других элементов автомобиля. В таком случае подключение проводки к этим выходам осуществляется аналогично описанному ранее для выхода Открытие.
При подключении проводки к выходам центрального замка важно соблюдать положительную и отрицательную полярность. Если проводка неправильно подключена, функции центрального замка могут работать некорректно или вовсе быть недоступными.
После правильного подключения проводки к выходам центрального замка необходимо проверить его работоспособность. Для этого рекомендуется следовать инструкции производителя устройства или проконсультироваться с опытным специалистом.
Подключение питания центрального замка
Питание центрального замка обычно подключается к аккумулятору автомобиля, с использованием специальных реле и предохранителей. Рекомендуется подключать замок к источнику питания, который работает только при включенном зажигании. Это позволяет избежать ненужного разряда аккумулятора, если забыли закрыть дверь автомобиля или случайно оставили включенным замок.
Перед подключением питания необходимо тщательно изучить схему автомобильной электропроводки, чтобы найти правильные провода для подключения центрального замка. Обычно требуется найти провода, которые отображают сигналы отрубания двигателя и открытия двери, так как они используются для активации замка.
Последовательность подключения питания:
- Сначала необходимо отключить проводку аккумулятора, чтобы избежать короткого замыкания или возможного поражения электрическим током.
- Затем подключите положительный провод от аккумулятора к реле замка, используя предусмотренные для этого контакты.
- Включите предусмотренный предохранитель для защиты центрального замка от возможных перегрузок и коротких замыканий.
- Подключите отрицательный провод аккумулятора к заземлению автомобиля, обеспечивая тем самым замкам надежное заземление.
- Проверьте работоспособность центрального замка, закрывая и открывая двери автомобиля с помощью брелока или встроенных кнопок управления.
Важно помнить, что неправильное подключение питания центрального замка может привести к его неисправности или повреждению других электрических систем автомобиля. Поэтому рекомендуется доверить эту операцию профессионалам или следовать точным инструкциям, предоставленным производителем автомобиля или центрального замка.
Подключение сигнализации к центральному замку
Необходимое оборудование
Для успешного подключения сигнализации к центральному замку вам понадобятся следующие компоненты:
- Мультизонд или ключ-модуль, совместимый с центральным замком;
- Сигнализация с выходом для подключения к центральному замку;
- Комплект проводов и разъемов для соединения всех компонентов.
Подключение
Подключение сигнализации к центральному замку требует точного следования схеме подключения, предоставленной производителем сигнализации. Однако, обычно процесс выглядит следующим образом:
- Выявите провода, отвечающие за блокировку и разблокировку центрального замка из главного модуля центрального замка.
- Подключите провода сигнализации к соответствующим проводам центрального замка.
- Соедините провода сигнализации с выходами мультизонда или ключ-модуля.
- Проверьте правильность подключения, активируя сигнализацию и проверяя ее взаимодействие с центральным замком.
Обратите внимание, что процесс подключения может отличаться в зависимости от марки и модели автомобиля, а также используемой сигнализации. Рекомендуется обратиться к специалистам или обратиться к документации производителя для получения точной информации о подключении сигнализации к центральному замку.
Тестирование работы центрального замка
После подключения центрального замка в автомобиле, необходимо протестировать его работоспособность. Для этого можно выполнить следующие шаги:
- Убедитесь, что ключ автомобиля находится в выключенном положении и все двери автомобиля закрыты.
- Попробуйте открыть и закрыть все двери автомобиля с помощью кнопки на пульте управления центральным замком. Проверьте, что все двери открываются и закрываются одновременно.
- Проверьте работу аварийного открытия: зажмите и удерживайте кнопку на пульте управления центральным замком, чтобы открыть все двери одновременно.
- Убедитесь, что индикатор на пульте управления центральным замком загорается при нажатии на кнопку. Если индикатор не загорается, проверьте батарею в пульте управления.
- Проверьте работу системы сигнализации, если она подключена к центральному замку. Попробуйте включить и выключить сигнализацию с помощью пульта управления.
- Проверьте работу автоматического запирания при движении: закройте двери автомобиля и проедьте несколько метров. Убедитесь, что двери автоматически запираются.
Если при тестировании работы центрального замка возникли проблемы, рекомендуется обратиться к специалисту для диагностики и решения проблемы.
Дополнительные функции центрального замка
Функция автоматического блокирования
Эта функция позволяет автоматически блокировать двери автомобиля при достижении определенной скорости движения. Она обеспечивает безопасность пассажиров, предотвращая случайное открытие дверей во время движения.
Функция Однократного нажатия
С помощью этой функции можно открыть только водительскую дверь одним нажатием кнопки на ключе. Это удобно, когда нужно быстро забраться в автомобиль, не открывая сразу все двери.
Обратите внимание: для активации этой функции необходимо настроить центральный замок специальным образом. Обратитесь в сервисный центр для получения дополнительной информации.
Также некоторые центральные замки дополнительно оснащены пультами дистанционного управления, которые позволяют открывать и закрывать двери автомобиля на расстоянии. Это удобно, когда нужно открыть двери автомобиля заранее, например, для проветривания салона или чтобы осуществить посадку пассажиров без выхода из автомобиля.
Полезные советы по установке центрального замка
Установка центрального замка в автомобиль может быть сложной задачей, но с некоторыми полезными советами вы сможете осуществить ее без проблем. Вот несколько рекомендаций, которые помогут вам с установкой.
1. Подготовьте все необходимые инструменты: перед тем как приступить к установке, убедитесь, что у вас есть все необходимые инструменты. Вам понадобятся отвертки, провода, клеммы, плоскогубцы и другие инструменты, которые указаны в инструкции по установке.
2. Ознакомьтесь с инструкцией: перед началом установки центрального замка внимательно прочитайте инструкцию. Знание того, как правильно подключить замок, поможет вам избежать ошибок и проблем в будущем.
3. Проверьте провода и соединения: перед тем как подключать замок, проверьте состояние проводов, а также их подключение. Дефекты и неправильные соединения могут привести к неполадкам в работе замка.
4. Установите замок в надежное место: выберите место для установки замка так, чтобы он не мешал работе других элементов автомобиля и одновременно был достаточно защищенным от кражи или повреждений.
5. Проверьте работу замка: после подключения замка, тщательно проверьте его работу. Убедитесь, что замок правильно открывает и закрывает двери, а также проводит сигнал на сигнализацию при необходимости.
Следуя этим полезным советам, вы сможете установить центральный замок в свой автомобиль без проблем. Помните, что если у вас возникнут затруднения или необходима помощь, всегда лучше обратиться к специалисту.
