Для проверки датчика скорости на Ford Focus 1 используйте мультиметр, чтобы убедиться в его исправности. Начните с отключения разъема датчика, чтобы избежать короткого замыкания. Убедитесь, что мультиметр настроен на измерение сопротивления.
После этого переключите мультиметр в режим измерения напряжения. Включите зажигание и проверьте выходное напряжение датчика при движении автомобиля. Оно должно изменяться в зависимости от скорости. Если напряжение остается постоянным или отсутствует, это указывает на неисправность датчика или его подключения.
Следуя этим шагам, вы сможете точно определить состояние датчика скорости и принять необходимые меры для его замены или ремонта.
Подготовка к прозвонке датчика скорости
Выключите зажигание и отсоедините клеммы аккумулятора, чтобы избежать короткого замыкания и защитить электронику автомобиля. Проверьте наличие необходимых инструментов: мультиметра с функцией измерения сопротивления и напряжения, а также щупов для контактного измерения. Очистите контакты разъемов датчика скорости от пыли, грязи и ржавчины, чтобы обеспечить надежный контакт при измерениях.
Обратите внимание на расположение разъемов: снимите защитные крышки и зафиксируйте положение проводов, чтобы не перепутать при последующем монтаже. Перед началом прозвонки убедитесь, что двигатель остыл и транспортное средство находится в статическом положении, чтобы не было сопротивления движущихся частей.
Необходимые инструменты и материалы
Для прозвонки датчика скорости Ford Focus 1 мультиметром потребуется мультиметр с функцией измерения сопротивления и параллельное подключение к цепи. Выберите модель с щупами, способными надежно контактировать с клеммами датчика и проводами автомобиля.
Дополнительно подготовьте короткие диагностические провода или тестовые зажимы для удобства соединения мультиметра с контактами датчика. Это снизит риск коротких замыканий и обеспечит стабильное измерение.
Обеспечьте наличие изоленты или термоусадочных трубок, чтобы зафиксировать соединения и исключить случайные замыкания. Также полезно иметь небольшую отвертку или ключ для доступа к монтажным точкам датчика и клеммам электропроводки.
Если есть возможность, возьмите запасные зажимы и провода для замены в случае необходимости или плохого контакта. Не забудьте подготовить рабочее освещение, чтобы точно видеть клеммы и проводку в труднодоступных участках.
Безопасность при работе с электрическими компонентами
Перед началом диагностики отключите аккумулятор автомобиля, чтобы снизить риск короткого замыкания и возникновения искр. Это важно, потому что приборы могут вызвать скачки тока, повредить электронную систему или привести к травмам.
Пользуйтесь только исправными мультиметрами и проверяйте их состояние перед использованием. Изношенные или поврежденные провода или щупы могут привести к короткому замыканию или помехам в измерениях.
Держите рабочую зону в чистоте и избегайте контакта инструментов с металлическими предметами, чтобы не допустить случайных замыканий. Работайте на сухих поверхностях, избегая влажности и образования конденсата.
При проверке датчиков избегайте касания металлическими частями корпуса автомобиля или движущимися частями двигателя. Используйте изоляционные перчатки, чтобы снизить риск поражения электрическим током.
Проверьте показатели мультиметром на соответствие ожидаемым значениям, чтобы убедиться в правильности измерений. Не превышайте максимальные допустимые диапазоны мультиметра, чтобы избежать его повреждения.
| Риск | Меры предосторожности |
|---|---|
| Короткое замыкание | Отключайте аккумулятор перед работой, используйте исправные инструменты и внимательно следите за проводами |
| Поражение током | Работайте на сухих поверхностях, используйте изоляционные перчатки и избегайте контакта с металлическими частями |
| Повреждение оборудования | Проверяйте состояние мультиметра и соблюдайте диапазоны измерений |
| Возгорание или искра | Работайте в хорошо проветриваемом месте и избегайте появления искр рядом с горючими веществами |
Определение местоположения датчика скорости
Датчик скорости на Ford Focus первого поколения обычно расположен на корпусе коробки передач или рядом с ней. Чтобы найти его, сначала откройте капот и найдите корпус КПП, который обычно имеет металлический или пластиковый кожух.
Осмотрите боковые поверхности коробки – датчик часто закреплён на передней или боковой стенке. В большинстве случаев он выглядит как небольшая цилиндрическая или прямоугольная часть с разъёмом электропитания, подключённым к нему кабелем.
Обратите внимание на кабели, идущие к коробке передач; датчик обычно находится именно вдоль этого маршрута. Иногда он закреплён на поверхности или вставлен в проём корпуса с помощью монтажной гайки или клипсы.
Для более точного определения используйте руководство по эксплуатации автомобиля или сервисную документацию. В них указаны конкретные места расположения датчиков для данного поколения модели.
| Область поиска | Что искать | Особенности |
|---|---|---|
| Коробка передач, передняя сторона | Цилиндрический или прямоугольный блок, подключённый кабелем | Место крепления с помощью гайки или клипсы |
| Рядом с кабелем проводки | Разъём электропитания датчика | Обратите внимание на характерные маркировки |
| В области крепления | Сам датчик, вставленный в корпус или закреплённый на поверхности | Может иметь следы монтажных работ или окисления |
Проверка состояния проводки и разъемов
Осмотрите все участки проводки, идущие к датчику скорости, на наличие повреждений, изломов или следов коррозии. Аккуратно снимите защитные изоляции, чтобы получить доступ к кабелям и проверить их целостность.
Проверьте разъемы на наличие окиси, грязи или повреждений контактов. Очистите контакты специальным очистителем для электроники или изопропиловым спиртом, избегая использования агрессивных веществ.
Проведите визуальный осмотр соединений, чтобы убедиться в надежности зажима и отсутствии ослабленных или обгоревших проволок. При необходимости закрепите разъемы дополнительно или замените поврежденные участки проводки.
Используйте мультиметр в режиме прозвонки или проверки сопротивления для проверки целостности проводов между разъемом и датчиком. Искомый диапазон сопротивления обычно небольшого значения – проверьте по руководству к автомобилю.
Обратите особое внимание на точки соединений, которые могут подвергаться механическим воздействиям или вибрациям. Исправьте или замените поврежденные участки, чтобы исключить возможные сбои сигналов.
Закончив проверку, соберите все разъемы и закрепите их так, чтобы не было риска повторного повреждения или отсоединения. Только после этого переходите к дальнейшей диагностике датчика.
Процесс прозвонки датчика скорости
Подключите мультиметр к датчику скорости. Убедитесь, что прибор установлен в режим измерения сопротивления (Ом). На датчике найдите два контакта: один для питания, другой для сигнала.
Сначала проверьте сопротивление между контактами. Нормальное значение должно находиться в пределах 400-800 Ом. Если сопротивление значительно ниже или выше, датчик может быть неисправен.
Затем переключите мультиметр в режим измерения напряжения. Запустите двигатель и проверьте выходное напряжение на сигнальном контакте. Оно должно изменяться в зависимости от скорости автомобиля. При увеличении скорости напряжение должно возрастать.
Если напряжение не изменяется, проверьте проводку и соединения. Убедитесь, что нет повреждений или коррозии. При необходимости замените поврежденные провода.
После проверки всех параметров, если датчик не работает, его следует заменить. Убедитесь, что новый датчик соответствует спецификациям вашего автомобиля.
Подключение мультиметра к датчику
Следуйте этим шагам:
- Найдите разъем датчика скорости. Он обычно расположен на трансмиссии.
- Отсоедините разъем, чтобы получить доступ к контактам.
- Установите мультиметр в режим измерения сопротивления (Ом).
- Подключите один щуп мультиметра к контакту датчика, а другой – к массе автомобиля.
- Запишите показания мультиметра. Нормальное значение сопротивления должно находиться в пределах 400-800 Ом.
- Если показания выходят за пределы нормы, замените датчик.
После завершения проверки подключите разъем обратно и восстановите соединение с аккумулятором.
Измерение сопротивления датчика
Для проверки работоспособности датчика скорости Ford Focus 1 используйте мультиметр для измерения его сопротивления. Убедитесь, что автомобиль выключен и ключ зажигания вынут.
Если сопротивление в норме, проверьте целостность проводки и соединений. Убедитесь, что нет коррозии или повреждений. При необходимости очистите контакты и повторите измерение.
Если сопротивление не соответствует норме, замените датчик. Это обеспечит корректную работу системы и точные показания скорости.
Проверка выходного сигнала при вращении колеса
Подключите мультиметр в режим измерения постоянного напряжения или переменного, в зависимости от типа сигнала датчика скорости. Удерживая колесо в руках, медленно вращайте его, соблюдая равномерность движения.
- Поставьте щупы мультиметра на клеммы разъема датчика – обычно это два провода: сигнальный и питание.
- Обратите внимание на показания – при вращении колеса сигнал должен изменяться циклически.
- Если измерение постоянное или отсутствует реакция, проверьте контакты и разъемы на наличие повреждений или загрязнений.
Обратите внимание, что амплитуда сигнала зависит от скорости вращения. Чем быстрее колесо крутится, тем больше должен быть изменяющийся сигнал. Идеально, если при медленном вращении мультиметр показывает плавное изменение значения, а при увеличении оборотов – сигнал усиливается и становится более отчетливым.
- Если сигнал остается стабильным или не появляется при вращении, датчик или цепь могут иметь неисправность.
Плавное и циклическое изменение цифр на мультиметре при вращении колеса говорит о работоспособности выходного сигнала датчика скорости и корректности подключения. Используйте эти данные, чтобы определить, требуется ли дальнейшая диагностика или замена датчика.
Интерпретация полученных данных
При прозвонке датчика скорости на Ford Focus 1, важно правильно интерпретировать результаты измерений. Если мультиметр показывает сопротивление в диапазоне от 400 до 1000 Ом, это указывает на исправность датчика. Значения ниже 400 Ом могут свидетельствовать о коротком замыкании, а выше 1000 Ом – о повреждении обмотки.
Если вы измеряете напряжение на выходе датчика при вращении колеса, ожидайте значения от 0,5 до 2,5 В. Низкие значения указывают на проблемы с датчиком или его подключением. Если напряжение отсутствует, проверьте проводку и соединения.
При отсутствии сигнала на мультиметре, проверьте целостность проводов и разъемов. Убедитесь, что нет коррозии или механических повреждений. Если все в порядке, возможно, датчик требует замены.
Сравните полученные данные с заводскими характеристиками, указанными в руководстве пользователя. Это поможет точно определить, требуется ли дальнейшая диагностика или замена датчика.

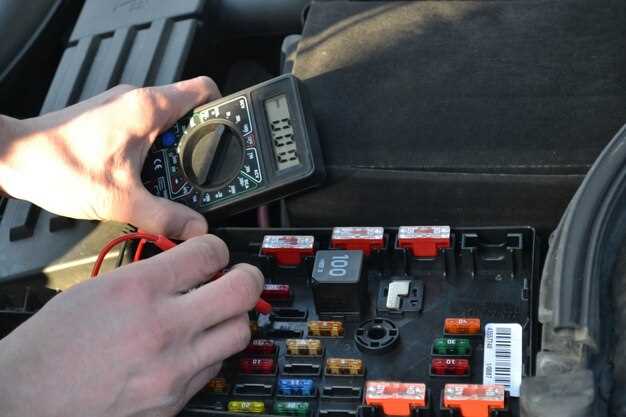

Устранение возможных неисправностей
Если при проверки датчика скорости мультиметром не удалось получить необходимые показатели, убедитесь, что клеммы контактов надежно подключены и не окислились. Иногда слабое соединение вызывает неправильные чтения или их отсутствие.
Проверьте целостность проводки, особенно в области разъемов и соединительных кабелей. Наличие трещин, изломов или повреждений может привести к сбоям. Замена поврежденных участков проводки поможет восстановить правильный режим работы датчика.
Обратите внимание на калибровку мультиметра. Убедитесь, что прибор работает корректно и выбран правильный режим измерения. Используйте тестовые проводки для проверки работоспособности прибора и исключения ошибок в измерениях.
Если сопротивление датчика не соответствует характерным значениям (обычно в пределах 1-3 кОм для многих моделей), замените его. Также проверьте наличие коррозии на контактах, которые могут препятствовать нормальному прохождению тока.
При проверке сопротивления или сигнала убедитесь, что двигатель выключен, а автомобиль находится в неподвижном состоянии. Это предотвратит ложные показатели, связанные с вибрациями или изменением условий работы.
Если после всех проверок показатели остались ненормальными, попробуйте провести тест с другим мультиметром или циркулируйте немного выше по проводке, чтобы исключить ошибки в подключениях или приборе.
