Как самостоятельно заменить ступичный подшипник на ВАЗ 2106 — пошаговая инструкция с фото и видео

ВАЗ 2106 представляет собой одну из самых популярных моделей автомобилей, которая была выпущена в Советском Союзе ещё в 1970-х годах. Так как машина уже является довольно старой, возникает необходимость в проведении ремонтных работ. Одна из таких работ — замена ступичного подшипника.

Ступичный подшипник — важная деталь автомобиля, которая обеспечивает плавное вращение колеса. Во время эксплуатации автомобиля, подшипник может выйти из строя из-за износа или попадания грязи и пыли. Если замена подшипника не проводится своевременно, это может привести к серьезным проблемам с динамикой и управляемостью автомобиля.

Для замены ступичного подшипника на ВАЗ 2106 потребуются некоторые инструменты, такие как гайковерт, перчатки, отвертка, приспособление для снятия подшипника и специальная смазка. Также важно убедиться, что вы используете качественный подшипник, который подходит для данной модели автомобиля.

Подготовка автомобиля к замене ступичного подшипника

Замена ступичного подшипника на ВАЗ 2106 требует предварительной подготовки автомобиля, чтобы упростить процесс и избежать повреждений.

Проверка инструментов и материалов

Перед началом работы необходимо убедиться, что у вас есть все необходимые инструменты и материалы для замены ступичного подшипника. Вам понадобятся:

• Гаечный ключ или торцовые головки
• Домкрат
• Опорные стойки
• Шуруповерт или отвертка
• Молоток
• Смазка для подшипников
• Новый ступичный подшипник

Если у вас есть все необходимые инструменты и материалы, продолжайте к следующему шагу.

Подготовка автомобиля

Для выполнения замены ступичного подшипника, автомобиль должен быть в безопасном положении. Следуйте этим шагам для подготовки автомобиля:

1. Припаркуйте автомобиль на ровной и твердой поверхности.
2. Перед началом работ, убедитесь, что автомобиль выключен и стоит на нейтральной передаче, с подтянутым стояночным тормозом.
3. Поставьте домкрат под соответствующую точку подъема, как указано в руководстве по эксплуатации автомобиля, и поднимите автомобиль на требуемую высоту.
4. Поставьте опорные стойки для дополнительной безопасности. Убедитесь, что автомобиль стоит надежно и не колеблется.

После выполнения этих шагов, автомобиль будет готов к демонтажу ступичного подшипника.

Обратите внимание, что замена ступичного подшипника может быть сложной задачей, требующей определенного уровня мастерства и опыта. Если у вас нет достаточного опыта, рекомендуется обратиться к профессиональному автомеханику.

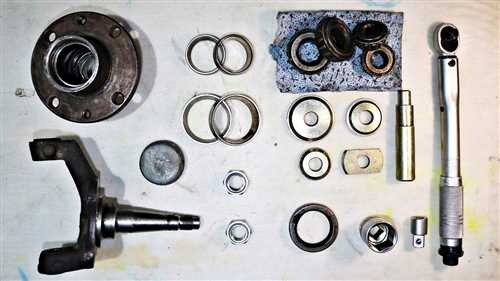

Необходимые инструменты для замены ступичного подшипника

Для замены ступичного подшипника на ВАЗ 2106 вам потребуются следующие инструменты:

1. Комплект ключей

Для снятия и установки колеса и крепления ступицы вам понадобится комплект ключей, включающий:

• Ключ для снятия гаек колеса;
• Ключ для крепления ступицы;
• Торцевые ключи разных размеров.

2. Молоток и отвертка

Для снятия ступичного подшипника сегментного типа вам потребуются молоток и плоская отвертка. Они помогут вам отбить ступицу с подшипником от напрессовки.

3. Пресс

Для установки нового подшипника на ступицу понадобится пресс. Пресс поможет правильно напрессовать подшипник на ступицу, обеспечивая надежное крепление и герметичность соединения.

Примечание: При использовании пресса рекомендуется соблюдать меры предосторожности и работать осторожно, чтобы избежать травм и повреждений инструментов.

Снятие колеса и тормозного диска

Для замены ступичного подшипника на автомобиле ВАЗ 2106 необходимо сначала снять колесо и тормозной диск.

Шаг 1: Подготовка

Перед началом работы убедитесь, что автомобиль находится на ровной и устойчивой поверхности. Включите аварийную сигнализацию и установите передачу в нейтральное положение.

Шаг 2: Снятие колеса

1. Слегка раскрутите колесные гайки при помощи гаечного ключа.
2. Поднимите автомобиль с помощью гидравлического подъемника или домкрата и установите под ним опору.
3. Заверните колесные гайки до конца и снимите колесо с автомобиля.

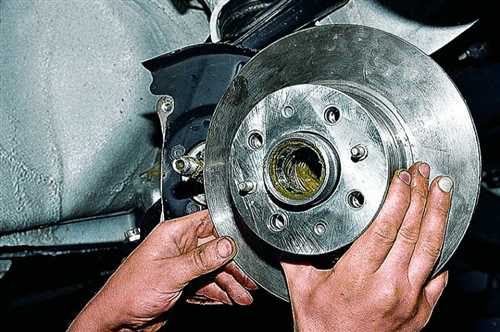

Шаг 3: Снятие тормозного диска

• Отверните гайку крепления колеса с использованием гаечного ключа.
• Снимите тормозной диск со ступицы, аккуратно вытянув его к себе.
• Убедитесь, что тормозной диск полностью отключен и удалите его с места установки.

Теперь вы можете приступить к дальнейшей работе по замене ступичного подшипника на ВАЗ 2106.

Отсоединение ступицы от кузова

Перед началом работы необходимо подготовить все необходимые инструменты и материалы:

• Гаечный ключ
• Молоток
• Отвертка
• Набор торцевых ключей
• Подшипник ступицы

Для начала отсоедините тормозные колодки от ступицы, снимите тормозной барабан и выньте ступицу из подшипника. Затем, с помощью гаечного ключа отверните крепежные болты, которые крепят ступицу к кузову.

Шаг 1: Снятие колеса

Поднимите автомобиль с помощью домкрата и снимите колесо с той стороны, где необходимо заменить ступичный подшипник.

Шаг 2: Подготовка к снятию ступицы

С помощью отвертки снимите тормозной барабан. Учтите, что на некоторых моделях автомобиля может быть установлено защитное кольцо, которое необходимо снять перед тем, как снять барабан. После снятия барабана выньте ступицу из подшипника.

Шаг 3: Отсоединение ступицы от кузова

С помощью гаечного ключа отверните крепежные болты, которые крепят ступицу к кузову. Учтите, что некоторые болты могут быть довольно трудно открутить из-за наличия ржавчины или заедания. В этом случае можно использовать молоток для легкого постукивания по болтам, чтобы они легче открутились.

После того, как все болты будут откручены, аккуратно снимите ступицу с кузова автомобиля. Отсоединение ступицы от кузова выполнено успешно, теперь можно приступать к установке нового подшипника.

Извлечение ступицы из ступичного подшипника

После того, как вы успешно сняли ступичный подшипник с ВАЗ 2106, вам необходимо извлечь ступицу из подшипника. Этот процесс достаточно прост, но требует внимания и аккуратности. В данном разделе мы расскажем вам, как это сделать правильно.

1. Сначала убедитесь, что ступица полностью остыла после снятия с автомобиля. Это позволит избежать возможных травм или повреждений.

2. Возьмите молоток и небольшую деревянную палку. Положите палку на ступицу и начинайте мягко постукивать с помощью молотка.

3. Постепенно увеличивайте силу ударов, но при этом аккуратно следите за процессом. Если ступица начинает двигаться или смещаться, значит, вы делаете все правильно.

4. Если ступица застревает или не удалось извлечь ее полностью, вам может потребоваться применить дополнительные инструменты. Например, попробуйте использовать плоскогубцы или отвертку для плавного выталкивания ступицы.

5. Как только ступица полностью выйдет из ступичного подшипника, проверьте ее на наличие повреждений или износа. Если вы обнаружите какие-либо проблемы, рекомендуется заменить ступицу на новую.

6. После того, как вы завершили извлечение ступицы, приступайте к следующему этапу — установке нового ступичного подшипника.

Очистка поверхностей ступичного подшипника

Перед установкой нового ступичного подшипника важно провести тщательную очистку поверхностей, чтобы удалить грязь и старый смазочный материал. Очищение подшипника поможет обеспечить надежную и безопасную работу.

Для начала, необходимо аккуратно снять старый подшипник с оси. При этом стоит обращать внимание на состояние запчасти — возможно, она потребует замены.

Затем, поверхность оси и смежные детали подшипника следует осмотреть на наличие грязи и ржавчины. При обнаружении загрязнения следует удалить его мягкой тряпкой или щеткой без применения острых инструментов, чтобы не повредить поверхность.

Очистка смазочного материала

Для удаления старого смазочного материала можно использовать растворитель или специальное масло или жидкость для очистки подшипников. Нанесите небольшое количество растворителя на тряпку или щетку и аккуратно протрите поверхности подшипника до удаления всего смазочного материала.

Важно убедиться, что все остатки смазки были полностью удалены, так как они могут негативно повлиять на работу нового подшипника. После очистки рекомендуется высушить поверхности, чтобы исключить попадание влаги в новый подшипник.

После проведения очистки поверхностей ступичного подшипника, он готов к установке на ВАЗ 2106. При следующей замене запчасти, не забудьте провести аналогичные процедуры очистки для обеспечения безопасной и эффективной работы нового подшипника.

Установка нового ступичного подшипника

После того как старый ступичный подшипник был удален, вы можете приступить к установке нового. Следуйте этим шагам, чтобы успешно установить новый ступичный подшипник:

1. Подготовка нового подшипника

   Перед установкой нового подшипника, убедитесь, что он чистый и не поврежден. Проверьте, что все шарики внутри подшипника на своих местах и нет отклонений.

2. Нанесение смазки

   Нанесите небольшое количество подшипниковой смазки на стенки отверстия в ступице, где будет установлен подшипник. Это поможет уменьшить трение и обеспечить более плавное вращение.

3. Установка подшипника

   Аккуратно посадите новый подшипник в отверстие ступицы. Убедитесь, что подшипник сидит плотно и не имеет люфта.

4. Закрепление подшипника

   Закрепите подшипник с помощью специального инструмента или прокладки. Установите нужные детали и аккуратно закрутите их, чтобы подшипник оставался в нужном положении.

Теперь вы успешно установили новый ступичный подшипник, и ваш автомобиль готов к использованию. При следующей замене ступичного подшипника повторите эти шаги.

Замена уплотнительного кольца

Уплотнительное кольцо в ступичном подшипнике ВАЗ 2106 необходимо периодически менять, чтобы предотвратить утечку смазочного материала и сохранить надежную работу подшипника.

Шаг 1: Подготовка

Перед началом замены уплотнительного кольца, необходимо завести автомобиль на специальной подъемной платформе и снять колесо с соответствующей стороны. Также рекомендуется обратить внимание на состояние остальных элементов ступичного подшипника и при необходимости произвести их замену.

Шаг 2: Снятие ступицы

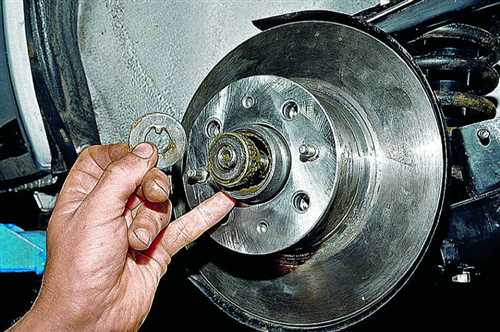

Для доступа к уплотнительному кольцу необходимо снять ступицу. Для этого снимите гайку крепления ступицы, используя специальный ключ. Затем снимите ступицу с помощью специального отвертки или пресса. Обратите внимание на правильное положение деталей при снятии.

Шаг 3: Замена уплотнительного кольца

После снятия ступицы можно приступать к замене уплотнительного кольца. Осторожно выньте старое кольцо из ступицы и очистите поверхность от остатков смазочного материала. Затем установите новое уплотнительное кольцо на место, убедившись, что оно плотно прилегает к поверхности.

После замены уплотнительного кольца установите ступицу на место и закрепите гайкой с указанной в инструкции затяжкой. Затем установите колесо и проверьте надежность установки, а также отсутствие утечек смазочного материала.

Все работы по замене уплотнительного кольца следует проводить с соблюдением указаний производителя и использовать специальные инструменты. При необходимости обратитесь к автосервису или квалифицированному специалисту.

Установка ступицы на место

После того, как новый ступичный подшипник установлен и смазан, приступаем к установке ступицы на место.

Для начала, аккуратно поднимаем ступицу и помещаем ее на место на оси. Убедитесь, что она находится ровно и не заедает. Затем, аккуратно вставьте болты, которые крепят ступицу к оси. Прикручивайте болты поочередно, крутите их сначала руками, затем нажимайте на них ключом в нужном направлении.

Не затягивайте болты сразу полностью, делайте по несколько оборотов с каждым болтом, чтобы равномерно натянуть ступицу и избежать деформации. Контролируйте равномерное движение вращения ступицы при натяжке болтов.

После того как все болты затянуты, проверьте, что ступица не заедает и движение вращения оси свободно. Проверьте, что ступица не шатается и не имеет зазоров. В случае обнаружения проблем, требуется проверить правильность установки и при необходимости скорректировать.

После успешной установки ступицы на место, продолжайте сборку остальных деталей автомобиля согласно руководству по ремонту ВАЗ 2106.

Установка тормозного диска и колеса

1. Поднимите автомобиль на подходящую гидравлическую подставку или использовать поддерживающее устройство для обеспечения безопасности работы.

2. Установите тормозной диск на колесо, совмещая отверстия на диске с отверстиями на ступице колеса.

3. Установите гайку и затяните ее рукой, чтобы обеспечить начальное соединение. Затем затяните гайку на ступице с помощью подходящего ключа.

4. Затяните гайку до момента затяжки в соответствии с рекомендуемыми значениями производителя автомобиля. Обратите внимание, что момент затяжки может различаться в зависимости от модели и года выпуска автомобиля.

5. Повторите процесс для установки тормозного диска и колеса на остальные колеса автомобиля.

6. После установки всех тормозных дисков и колес, опустите автомобиль с гидравлической подставки и уберите поддерживающее устройство.

7. Проверьте затяжку гаек на ступице колеса. Убедитесь, что гайка надежно затянута, но не перетянута.

8. Проверьте работу тормозной системы, нажимая на педаль тормоза и убедитесь, что автомобиль останавливается безопасно и стабильно.

9. При необходимости, установите колпачки или другую декоративную отделку на колеса.

Проверка работоспособности ступичного подшипника

Для того чтобы убедиться в работоспособности ступичного подшипника, следует выполнить следующие действия:

Шаг 1: Осмотр подвески

1. Поднимите автомобиль на подъемнике или установите его на стояночные колодки.
2. Осмотрите подвеску автомобиля на наличие видимых повреждений или износа.
3. Проверьте, нет ли необычных звуков или стука при поворотах колеса.
4. Обратите внимание на общие симптомы износа подшипника, такие как тряска или вибрация при движении.

Шаг 2: Проверка плавности вращения

1. Поддев автомобиль, ослабьте колесные гайки и снимите колеса.
2. Вращайте ступицу вручную, обращая внимание на любые затруднения или необычные звуки.
3. Оцените плавность вращения и легкость движения подшипника. Если вращение затруднено или неравномерное, подшипник скорее всего изношен и требует замены.

В случае обнаружения любых повреждений, износа или необычных звуков, рекомендуется немедленно заменить ступичный подшипник для обеспечения безопасности и надежности автомобиля.

Правила работы в автосервисе и предосторожности

При проведении работ по замене ступичного подшипника ВАЗ 2106 в автосервисе необходимо соблюдать следующие правила и предосторожности:

1. Безопасность

Перед началом работы убедитесь, что автомобиль находится на устойчивой платформе и не может поехать во время выполнения работ. Позаботьтесь о своей безопасности и наденьте защитные очки, перчатки и другие необходимые средства индивидуальной защиты.

2. Инструменты и оборудование

Перед началом работы проверьте наличие всех необходимых инструментов, таких как гаечные ключи, отвертки, съемники и специальные инструменты для снятия ступицы. Также убедитесь в исправности используемого оборудования, включая гидравлический пресс или другие приспособления.

3. Подготовка автомобиля

Перед тем как приступать к работе, подготовьте автомобиль к замене ступичного подшипника. Затормозите автомобиль, выключите двигатель и поставьте автомобиль на стояночный тормоз. При необходимости поддержите автомобиль при помощи подставок для большей безопасности.

4. Последовательность работ

Следуйте инструкциям производителя и проводите работы по замене ступичного подшипника ВАЗ 2106 последовательно и в правильном порядке. Это поможет избежать ошибок и повреждений других компонентов автомобиля.

5. Качество и проверка работ

После установки нового ступичного подшипника, проверьте его правильность установки и надежность крепления. Убедитесь, что все гайки и болты затянуты и подшипник не имеет люфта или проблем с вращением. Проведите тестовую поездку и внимательно прослушайте возникающие звуки и вибрации.
