Схема кондиционера УАЗ Патриот — подробное описание и принцип работы системы

Кондиционер – одна из самых важных систем в автомобиле, особенно в летнее время. Он обеспечивает комфортную температуру в салоне, позволяя водителю и пассажирам чувствовать себя комфортно и безопасно даже при жаркой погоде.

УАЗ Патриот – не исключение, и у него также есть кондиционер, который может быть установлен дополнительно или в заводских условиях. Для того чтобы понять, как правильно его подключить и как работает каждый из его элементов, нужно разобраться в шеме распиновки.

Распиновка кондиционера состоит из нескольких элементов: компрессор, конденсатор, испаритель, клапан-дроссель, реле компрессора, датчики температуры и давления, вентилятор и блок управления. Каждый из этих элементов имеет свою функцию и выполняет роль в общей системе кондиционирования салона.

Кондиционер УАЗ Патриот

Разработчики УАЗ Патриот предусмотрели различные варианты комплектации кондиционером. Одни модели оснащаются обычным кондиционером, а другие – климат-контролем. Климат-контроль – это модернизированная версия кондиционера, предназначенная для автоматической регулировки температуры.

Кондиционер УАЗ Патриот работает на основе принципа холодильного цикла. Он отвечает за охлаждение, фильтрацию и увлажнение воздуха в салоне автомобиля. Кондиционер снабжается специальной системой, состоящей из компрессора, испарителя, конденсатора и расширительного клапана, которые обеспечивают оптимальные условия в салоне.

Распиновка кондиционера УАЗ Патриот включает различные электрические и механические соединения. Она позволяет контролировать работу кондиционера и поддерживать нужную температуру в салоне. Для того чтобы осуществить подключение и распиновку кондиционера, рекомендуется обратиться к специалисту или использовать официальную документацию по автомобилю.

Правильная эксплуатация и обслуживание кондиционера УАЗ Патриот позволит сохранить его работоспособность на долгое время. Рекомендуется чистить фильтры системы кондиционирования, проверять уровень хладагента и проводить профилактику системы на регулярной основе.

Кондиционер УАЗ Патриот – незаменимое устройство, которое способствует созданию комфортных условий для водителя и пассажиров. Правильное использование и обслуживание помогут поддерживать оптимальный климат в салоне автомобиля в любую погоду.

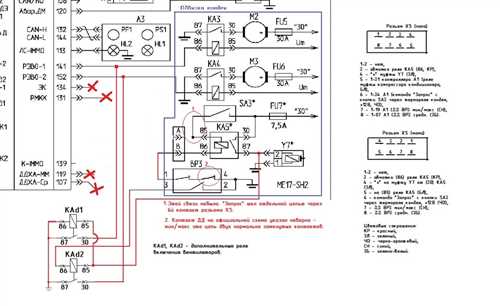

Шема кондиционера

Кондиционер в автомобиле УАЗ Патриот играет важную роль в поддержании комфортного микроклимата в салоне в течение всего года. Шема кондиционера представляет собой схематичное изображение системы, которая включает в себя различные компоненты и узлы.

Основные компоненты кондиционера:

• Компрессор
• Конденсатор
• Расширительный клапан
• Испаритель
• Вентилятор салона

Операционная схема работы кондиционера УАЗ Патриот состоит из следующих этапов:

1. Компрессор сжимает фреон, повышая его давление и температуру.
2. Сжатый фреон подается в конденсатор, где происходит его охлаждение и конденсация.
3. Охлажденный и жидкий фреон проходит через расширительный клапан, где происходит снижение давления.
4. Низкодавление фреон попадает в испаритель, где под воздействием горячего воздуха салона происходит его испарение и охлаждение воздуха.
5. Охлажденный воздух поступает в салон через вентилятор салона.

Шема кондиционера УАЗ Патриот помогает понять принцип работы системы и визуализировать взаимодействие всех компонентов. Это важно для проведения диагностики и ремонта кондиционера. Ознакомившись с схемой, вы сможете лучше понять проблемы и осуществить ремонт с минимальными затратами.

Распиновка

Для подключения кондиционера на УАЗ Патриот необходимо правильно собрать все соединительные провода и провести их в соответствующие разъемы. Основной разъем, который используется для подключения кондиционера, называется разъемом Т1.

Разъем Т1 имеет 6 контактов, которые также маркируются буквами A, B, C, D, E, F:

• A (контакт 1) – соединение с блоком управления;
• B (контакт 2) – соединение с компрессором;
• C (контакт 3) – соединение с блоком клапанов;
• D (контакт 4) – соединение с блоком контроллера давления;
• E (контакт 5) – соединение со встроенным датчиком температуры в салоне;
• F (контакт 6) – соединение с блоком датчиков давления и температуры.

Примечание: При самостоятельном подключении кондиционера рекомендуется обращаться к специалисту для проверки правильности сборки и подключения всех проводов.

Принцип работы

Кондиционер УАЗ Патриот основан на принципе работающего холодильника. Главной задачей системы кондиционирования

воздуха в автомобиле является поддержание комфортной температуры и влажности в салоне автомобиля.

Процесс работы кондиционера начинается с перемещения холодного рабочего органа по контуру системы. В автомобиле

УАЗ Патриот в качестве рабочего органа используется фреон. Он поступает в компрессор, где происходит его сжатие.

Компрессор является главным элементом системы и поддерживает давление фреона в системе.

Затем сжатый фреон поступает в конденсатор, где он охлаждается и превращается в жидкость. Конденсатор находится

перед радиатором автомобиля и охлаждается воздухом, протекающим через радиатор.

Жидкий фреон поступает в расширительный клапан, который регулирует его поток в системе. Здесь происходит снижение

давления фреона, что вызывает его испарение и охлаждение.

Охлажденный фреон поступает в испаритель, где происходит его нагревание путем поглощения тепла и влаги из воздуха

в салоне автомобиля. Полученный холодный воздух передается воздуховодами в салон и обеспечивает комфортную

температуру.

Вентилятор салона обеспечивает циркуляцию воздуха и равномерное распределение охлажденного воздуха по салону

автомобиля.

Компрессор

Рабочий принцип компрессора основан на принципе изменения объема газа. Компрессор преобразует низкодавление фреона из испарителя в высокое давление в конденсаторе. При этом он создает поток газа, который циркулирует по всей системе кондиционирования.

Компрессор состоит из нескольких основных элементов, таких как:

1. Цилиндр — это рабочая камера, в которой происходит процесс сжатия фреона.
2. Поршень — двигается внутри цилиндра, выполняя работу по сжатию газа.
3. Клапаны — отвечают за перекрытие входа и выхода газа из цилиндра, обеспечивая односторонний поток воздуха.
4. Привод — устанавливается на компрессоре и является двигателем, который обеспечивает работу поршня.
5. Смазка — необходима для снижения износа и трения внутри компрессора, а также для обеспечения корректной работы элементов.

Компрессор сжимает фреон, увеличивая его давление и температуру. Затем сжатый фреон проходит через конденсатор, где охлаждается, и переходит в испаритель, где происходит процесс охлаждения воздуха в салоне автомобиля.

Наличие исправного и правильно работающего компрессора критически важно для эффективной работы кондиционера в УАЗ Патриот. При возникновении проблем с кондиционером, рекомендуется обращаться к специалистам для диагностики и ремонта компрессора.

Конденсатор

Принцип работы

Конденсатор работает на основе электрического поля, которое возникает между обкладками разного заряда. Когда кондиционер включается, электрический заряд накапливается на одной из обкладок конденсатора. Заряд постепенно увеличивается до определенного значения, которое определяется емкостью конденсатора.

При работе кондиционера конденсатор выделяет накопленную энергию в виде электрических импульсов. Это позволяет обеспечить плавное и стабильное функционирование системы кондиционирования воздуха в автомобиле. Конденсатор также может использоваться для сглаживания напряжения в электрической цепи, что повышает надежность и стабильность работы кондиционера.

Подключение конденсатора

Конденсатор подключается к шине питания или к другим узлам электрической цепи. В контексте шемы кондиционера УАЗ Патриот конденсатор может быть подключен, например, к компрессору или системе управления. Правильное подключение конденсатора обеспечивает его работу в соответствии с заданными параметрами.

Важно отметить, что при подключении конденсатора необходимо соблюдать правильную полярность. Обычно на конденсаторе указаны обозначения «+» и «-», которые показывают, какую обкладку следует подключить к положительной и отрицательной полюсам источника питания.

Правильное подключение конденсатора позволяет пользователю избежать проблем с его работой и обеспечить эффективное функционирование системы кондиционирования воздуха в автомобиле УАЗ Патриот.

Эвапоратор

Работа эвапоратора начинается с того, что компрессор сжимает хладагент (обычно фреон), превращая его из газа в жидкость. Жидкий хладагент проходит через фильтр, где удаляются механические частицы и загрязнения.

Далее, жидкий хладагент попадает в испаритель, который представляет собой спиральную трубку или радиатор, расположенный в передней части салона. Здесь хладагент испаряется, поглощая тепло от воздуха, который проходит через эвапоратор.

Испарение хладагента происходит за счет физического принципа, называемого испарением насыщенного пара. В результате этого процесса, воздух охлаждается и потеряет свою влажность. Охлажденный и обезвоженный воздух затем направляется в салон автомобиля через вентиляционные отверстия или воздуховоды.

Эвапоратор играет важную роль в кондиционерной системе УАЗ Патриот, обеспечивая комфортную температуру и воздухообмен в салоне автомобиля. Регулирование работы эвапоратора осуществляется с помощью панели управления кондиционером, где можно выбирать желаемую температуру и скорость вентилятора.

Расширительный клапан

Расширительный клапан выполняет несколько функций:

1. Регулировка расхода фреона

Расширительный клапан контролирует расход фреона, осуществляя его плавное опускание в испаритель. При повышении давления фреона перед клапаном, сечение проходного отверстия уменьшается, что приводит к ограничению его расхода и снижению давления. При понижении давления фреона перед клапаном, сечение проходного отверстия увеличивается, что позволяет увеличить расход фреона и повысить давление. Таким образом, расширительный клапан регулирует расход фреона в системе кондиционирования, обеспечивая оптимальную работу кондиционера.

2. Обеспечение оптимального давления и температуры

Расширительный клапан также отвечает за поддержание оптимальных показателей давления и температуры фреона в системе. При низком давлении фреона перед клапаном, сечение проходного отверстия увеличивается, что позволяет увеличить расход фреона и повысить его давление. При повышенном давлении, сечение проходного отверстия уменьшается, что ограничивает расход и снижает давление. Таким образом, расширительный клапан помогает поддерживать оптимальное давление и температуру в системе кондиционирования.

Расширительный клапан включает в себя следующие элементы:

1. Корпус

Корпус расширительного клапана служит для крепления клапана к системе кондиционирования и защиты его внутренних элементов от повреждений.

2. Расширительный элемент

Расширительный элемент представляет собой штуцер с проходным отверстием, через которое проходит фреон. Путем изменения сечения проходного отверстия в зависимости от давления фреона, расширительный элемент регулирует его расход и давление.

Расширительный клапан является важной деталью шемы кондиционера УАЗ Патриот, обеспечивающей оптимальную работу системы.

Вентилятор

Вентилятор можно найти в салоне автомобиля, обычно под дашбордом или на задней стенке салона, близко к аппаратуре кондиционера. Он имеет встроенный электродвигатель и многообразие лопастей для обеспечения оптимальной циркуляции воздуха.

Принцип работы вентилятора основан на использовании электрической энергии для вращения лопастей.

Когда кондиционер включается, сигнал от приборной панели отправляется к вентилятору, который начинает вращаться. Вентилятор собирает воздух из салона и отводит его через фильтр, где он охлаждается и очищается. Затем охлажденный воздух поступает обратно в салон автомобиля, создавая приятную атмосферу.

Регулировка работы вентилятора осуществляется с помощью кнопок на панели управления кондиционером. Пользователь может выбрать одну из нескольких скоростей работы вентилятора в зависимости от требуемого уровня циркуляции воздуха. Также возможно изменение направления потока воздуха: верхнее, нижнее, переднее или заднее.
