Для успешной замены направляющих клапанов на ВАЗ 2106 подготовьте все необходимые инструменты и детали заранее. Вам понадобятся: новый комплект направляющих клапанов, специальный инструмент для их установки, а также стандартные инструменты для разборки двигателя.
Сначала снимите головку блока цилиндров. Убедитесь, что двигатель остыл, чтобы избежать травм. Открутите все крепежные болты и аккуратно снимите головку, следя за тем, чтобы не повредить прокладку. После этого очистите поверхность от старой прокладки и загрязнений.
Теперь можно приступить к извлечению старых направляющих. Используйте специальный съемник, чтобы аккуратно вытащить их из головки. Если направляющие застряли, можно слегка нагреть головку, но будьте осторожны, чтобы не повредить другие элементы.
Перед установкой новых направляющих проверьте их размеры и соответствие. Нанесите немного масла на новые направляющие для облегчения установки. Используйте инструмент для установки, чтобы аккуратно вбить направляющие на место, следя за тем, чтобы они были установлены ровно.
После установки направляющих проверьте их положение и убедитесь, что они не имеют люфта. Установите головку блока цилиндров обратно, заменив прокладку на новую. Закрепите головку болтами в соответствии с рекомендациями производителя.
Завершите процесс сборкой остальных элементов двигателя. Проверьте уровень масла и охлаждающей жидкости перед запуском. После замены направляющих клапанов двигатель должен работать плавно и без лишних шумов.
Подготовка и снятие головки блока для замены направляющих клапанов
Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем слейте охлаждающую жидкость из системы. Открутите все крепления, удерживающие головку блока, включая болты и гайки. Используйте динамометрический ключ для правильного затяжки при установке.
Снимите впускной и выпускной коллекторы, а также все соединения, которые могут мешать снятию головки. Обратите внимание на состояние прокладок; их замена может понадобиться при установке новой головки.
После этого аккуратно подденьте головку блока с помощью рычага, чтобы избежать повреждений. Убедитесь, что все крепления сняты, и аккуратно поднимите головку, избегая резких движений. Поместите головку на чистую поверхность, чтобы предотвратить загрязнение.
Проверьте состояние направляющих клапанов и других компонентов. Если есть повреждения, замените их. Подготовьте все необходимые инструменты и запчасти для дальнейшей работы. Следуйте рекомендациям производителя для достижения наилучших результатов.
Инструменты и материалы, необходимые для проведения работ
Обязательно подготовьте комплект ключей: гаечный ключ на 10 и 13, а также торцовые головки соответствующих размеров для снятия и установки направляющих.
Для отсоединения и закрепления клапанных штоков понадобится пластиковый или резиновый молоток, который не повредит поверхности деталей.
Для работы с пружинами клапанов возьмите специальный съемник или отвертку с плоским лезвием, чтобы аккуратно снять пружины без повреждений.
Понадобится электроотвертка с набором насадок для отворачивания крепежных элементов и быстрого демонтажа крышек и крепежных частей.
Подготовьте ёмкость для сбора масла и специнструмент для его слива, чтобы избежать загрязнения окружающей среды и упростить процесс обслуживания.
Для очистки поверхности клапанных каналов используйте мягкую щетку и очиститель, который не повредит металлические детали.
Дополнительно пригодятся новые уплотнительные кольца, если старые изношены, и смазка для сборки деталей.
Перед началом работы убедитесь, что у вас есть надежные перчатки и защитные очки, чтобы обезопасить руки и глаза во время демонтажа.
Подготовка двигателя к демонтажу головки блока
Перед снятием головки блока убедитесь, что двигатель полностью остыл, чтобы избежать ожогов и повреждений. Отсоедините минусовую клемму аккумулятора, чтобы избежать короткого замыкания и случайных искр.
Освободите пространство вокруг двигателя, убрав все лишние провода и шланги, которые могут мешать работе. Опорожните радиатор системы охлаждения, аккуратно спустив антифриз в подходящую емкость, чтобы избежать загрязнения окружающей среды и облегчить дальнейшие работы.
Отметьте положение ремня ГРМ или ремня привода, если они есть, чтобы не возникло путаницы при сборке. Ослабьте и снимите натяжитель ремня, завершив подготовительные этапы.
Ослабьте крепления крышки головки блока, если они есть, и уберите ее, чтобы увидеть внутренности. Проверьте состояние прокладки и отметьте, где именно происходит контакт между головкой и блоком. Перед снятием убедитесь, что все болты и гайки подготовлены и лежат в удобном месте.
Если двигатель оснащен впускным и выпускным коллектором, отсоедините их, чтобы получить свободный доступ к головке блока. Осмотрите такие соединения, как трубки жидкостей или датчики, и аккуратно отключите их, избегая повреждений.
Удаление клапанов и направляющих: пошаговая инструкция
Обеспечьте наличие всех необходимых инструментов: набора ключей, отвертки, плоской отвертки, а также приспособлений для фиксации клапанов. Перед началом работы отключите аккумулятор и снимите крышку головки блока цилиндров.
Ослабьте и снимите болты крепления декоративной крышки головки, чтобы получить доступ к клапанам. Используйте биту или торцевой ключ, аккуратно откручивая болты, избегая резких движений.
Ослабьте зажимы держателей фитингов вентиляции и отсоедините вентиляционные трубки. После этого выкрутите крепежные болты и снимите крышку верхней части головки, обеспечив свободный доступ к клапанам и направляющим.
Положите головку на горизонтальную поверхность, зафиксируйте распределительный вал или ограничьте его движение специальными приспособлениями. Используйте отвертку или специальный съемник для аккуратного извлечения клапанов: вставьте инструмент под край клапана и равномерно подняв, снятие происходит без повреждений.
После удаления клапана извлеките и направляющую. Для этого осторожно высвободите её с помощью плоской отвертки или тонкого инструмента, при необходимости слегка поддев, избегая повреждений гнезда в головке.
| Шаг | Действие | Совет |
|---|---|---|
| 1 | Подготовка инструментов и отключение аккумулятора | Используйте качественный набор инструментов для минимизации риска повреждений. |
| 2 | Снятие крышки головки | Обратите внимание на последовательность откручивания для предотвращения деформаций. |
| 3 | Ослабление зажимов и отсоединение трубок вентиляции | Запомните расположение трубок для правильной установки при сборке. |
| 4 | Извлечение клапанов и направляющих | Используйте соответствующие инструменты и избегайте излишнего усилия. |
| 5 | Проверка состояния поверхности и комплектующих | Обратите внимание на наличие коррозии, трещин и износа. |
Проверка состояния других элементов головки при снятии
Обязательно осмотрите прокладку головки блока цилиндров. Проверьте наличие трещин, износа или деформации. Если прокладка повреждена, замените её, чтобы избежать утечек и перегрева.
Обратите внимание на состояние клапанов. Проверьте их на наличие износа, коррозии или нагара. Если заметите повреждения, рекомендуется провести шлифовку или замену клапанов.
Проверьте направляющие клапанов. Они должны быть в хорошем состоянии, без люфта. Если есть признаки износа, замените направляющие, чтобы обеспечить правильную работу клапанов.
Не забудьте осмотреть седла клапанов. Они должны быть ровными и без повреждений. При необходимости выполните их шлифовку для улучшения герметичности.
Проверьте состояние пружин клапанов. Убедитесь, что они не имеют трещин и не потеряли упругость. Изношенные пружины замените, чтобы избежать проблем с открытием и закрытием клапанов.
Обратите внимание на состояние масляных каналов. Убедитесь, что они не забиты и обеспечивают нормальную смазку. При необходимости очистите каналы от загрязнений.
Проверьте крепежные элементы головки. Убедитесь, что болты и гайки не имеют коррозии и повреждений. При необходимости замените их, чтобы избежать проблем с креплением головки.
Особенности снятия в условиях ограниченного доступа
При работе с клапанами ВАЗ 2106 в условиях ограниченного пространства важно сначала определить наиболее удобный способ фиксации деталей. Используйте длинные тонкие отвертки или специальные фиксаторы для снятия крышек и креплений, чтобы не повредить окружающие компоненты.
Перед началом убедитесь, что двигатель остыл и все узлы охлаждены. Это снизит риск получения ожогов и облегчит снятие крепежных элементов. В труднодоступных местах часто приходится снимать смежные детали, такие как воздухоочиститель или вентиляционные шланги, чтобы обеспечить свободный доступ к клапанам.
| Совет | Описание |
|---|---|
| Используйте удлинители и гибкие инструменты | Длинные и гибкие ключи или отвертки позволяют добраться до труднодоступных креплений без излишних усилий. |
| Планируйте последовательность действий | Определите, какие узлы нужно снять в первую очередь, чтобы освободить доступ к клапанам. Обычно снимают крышки и шланги, расположенные ближе к передней части двигателя. |
| Работайте аккуратно с крепежом | Используйте магнитные держатели для винтов и болтов, чтобы не упустить их в труднодоступных местах. Это значительно ускорит сборку и снизит риск повреждения деталей. |
| Обеспечьте хороший освещающий источник | Используйте переносной свет или налобный фонарь, чтобы лучше видеть маленькие крепежи и узлы под ограниченным углом. |
| Обратите внимание на защитные меры | При снятии деталей избегайте сильных рывков, чтобы не повредить соседние узлы. Используйте пластиковые лопатки или тонкие отвертки для аккуратного отделения элементов. |
Именно правильная подготовка и аккуратность позволяют успешно выполнить снятие клапанов и направляющих в условиях ограниченного доступа, избегая повреждений и ускоряя работу.

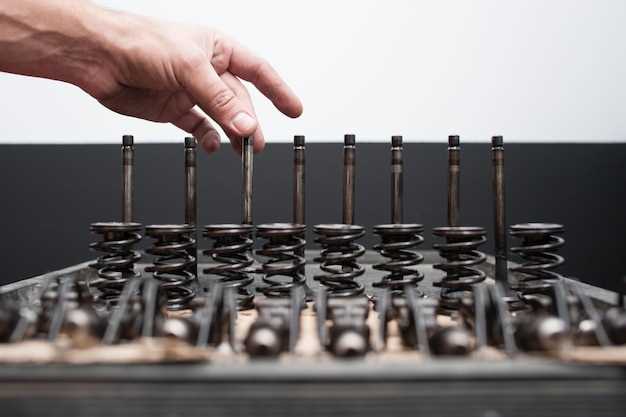

Установка и регулировка новых направляющих клапанов
Начинайте с аккуратной очистки поверхности посадки и опорных элементов, чтобы обеспечить точное прилегание направляющих. Установите новые направляющие в гнезда, удерживая их с помощью оправки или специальных приспособлений, чтобы избежать повреждений.
После вставки контролируйте, чтобы направляющие были вставлены полностью и ровно, не перекошены и не начали заедать. Используйте легкий постукивающий молоток или мягкий пресс, чтобы обеспечить плотное посадение при необходимости. Не применяйте чрезмерную силу, чтобы не деформировать компонент.
Регулировка зазора между клапаном и направляющей требует применения щупов определенной толщины. Подбирайте щупы в соответствии с техническими характеристиками, указанными в руководстве по ремонту. Первым регулируйте зазор для вентиляции цилиндров, затем для впуска и выпуска, проверяя каждый клапан отдельно.
Вращайте клапан вручную, чтобы проверить его плавное движение без заеданий или люфта. Если зазор слишком большой, используйте специальные шайбы или вставки, чтобы добиться оптимальных значений. Слишком маленький зазор указывает на необходимость заменить шайбы или повторно регулировать посадку.
После установки и предварительной регулировки выполните финальную проверку, запуская двигатель и отслеживая работу клапанов при разных оборотах. Обратите внимание на посторонние звуки и равномерность работы, устраняя несовпадения или шумы через точную подгонку направляющих и зазоров.
Закрепите направляющие в окончательном положении, зафиксировав их при помощи стопорных винтов или фиксаторов согласно инструкции. Не забудьте повторно проверить зазоры после окончательной фиксации, чтобы избежать неправильной работы через некоторое время.
Выбор и подготовка новых направляющих для установки
Для замены направляющих клапанов ВАЗ 2106 обязательно обращайте внимание на их размер и тип. Используйте только оригинальные или качественные аналоги, совместимые с моделью двигателя. Перед покупкой измерьте диаметр и длину существующих направляющих, чтобы подобрать точные заменители.
Проверьте маркировку на новых деталях. Она должна соответствовать стандартам производителя и обеспечивать долговечность и исправную работу. Не допускайте покупки с повреждениями или деформациями – такие направляющие могут привести к серьезным поломкам.
После выбора их тщательно очистите от защитных покрытий и упаковочных материалов. Обеспечьте их чистоту с помощью сухой ветоши или мягкой щетки, избегая использования агрессивных растворителей. Это поможет предотвратить попадание грязи и пыли в двигатель при установке.
Подготовьте инструменты: напрокат или на выбор поставьте штангенциркуль для измерений, грубую и мягкую щетку для очистки, а также смазку или масло для облегчения установки. Смазка улучшит посадку и снизит риск повреждения при первичной эксплуатации.
Обратите внимание на отсутствие коррозии, трещин и иных дефектов на поверхности новых направляющих. Если обнаружите повреждения, замените их на другие детали. Тщательное предварительное осмотр и подготовка обеспечат спокойную и быструю работу при установке.
Пошаговая установка направляющих и монтаж клапанов
Очистите поверхность цилиндра от нагара и загрязнений, чтобы обеспечить плотное прилегание новых направляющих. Убедитесь, что посадочное место не имеет повреждений или деформаций.
Установите направляющие в гнезда цилиндра, аккуратно вставляя их с помощью приспособлений или мягкого молотка и деревянной доски, чтобы избежать повреждений. Проверьте плотность посадки, направляющие должны войти без зазоров и усилий.
Перед монтажом клапанов убедитесь, что все поверхности, особенно торцы клапанов и направляющих, очищены и смазаны тонким слоем моторного масла. Это снизит риск заедания и облегчит установку.
Вставьте клапаны в направляющие, аккуратно нажимая до полного проникновения. Используйте неэкстракторные инструменты, чтобы не погнуть клапан или не повредить посадочные поверхности.
Проверьте правильность посадки клапанов, движутся ли они свободно вверх и вниз, без заеданий. Зафиксируйте клапаны с помощью пружинных шайб и пружин, следите за правильностью их положения и направления.
Подсоедините кулачки и закрепите все болты, следя за моментом затяжки по технической инструкции. Проверьте, чтобы все компоненты надежно закреплены и не имели люфтов.
Завершите сборку, убедившись в чистоте деталей и отсутствии инструмента или мусора внутри камеры сгорания. После этого, выполните проверку работы клапанов вручную, чтобы убедиться в полном их открытии и закрытии.
Регулировка зазора клапанов после замены
После замены направляющих клапанов ВАЗ 2106 необходимо тщательно отрегулировать зазоры клапанов. Для этого подготовьте набор щупов и ключи на 10 и 13. Убедитесь, что двигатель холодный, чтобы избежать ошибок в измерениях.
Сначала проверьте положение поршня в верхней мертвой точке (ВМТ) первого цилиндра. Это можно сделать, вращая коленчатый вал с помощью ключа на 19. Убедитесь, что метки на шкивах совпадают.
Затем, используя щупы, измерьте зазоры между клапанами и коромыслами. Для впускных клапанов зазор должен составлять 0,15-0,25 мм, для выпускных – 0,25-0,35 мм. Если зазор не соответствует норме, отрегулируйте его с помощью регулировочных шайб.
Для уменьшения зазора используйте более толстые шайбы, для увеличения – более тонкие. После замены шайб повторно измерьте зазоры, чтобы убедиться в их правильности. Закрепите все элементы и проверьте работу двигателя на холостом ходу.
Регулярно проверяйте зазоры клапанов каждые 10-15 тысяч километров пробега. Это поможет избежать проблем с работой двигателя и продлит срок службы его компонентов.
Тестирование работы клапанной системы после ремонта
Начинайте проверку, запустив двигатель и прогревая его до рабочей температуры. Следите за стабильностью работы мотора, отсутствием посторонних звуков и плавностью холостых оборотов. Проверьте, чтобы обороты не плавали и не падали резко, что указывает на возможные сбои в системе.
Сделайте контрольные замеры компрессии в цилиндрах. Для этого вставьте комбинированный манометр в свечной канал и проверьте давление в каждом цилиндре. Значения должны быть в пределах 8-12 бар, без существенных различий между цилиндрами. Низкие показатели свидетельствуют о недостаточно притертой или неправильно установленной клапанной системе.
Обратите внимание на газовую струю при работе двигателя на холостом ходу. Используйте глушитель или специальное окно для наблюдения. Поток газов должен выходить равномерно и без сильных порывов или рывков. Не допускается утечка выходных газов из-под крышки клапанной крышки или клапанных уплотнений.
Проведите тест на утечку газа из клапанов. Заглушите двигатель, откройте клапан маслажной заливной горловины и через специальный адаптер подайте в систему воздух под давлением 0,2-0,3 бар. При этом слушайте, есть ли свист или шипение – большие утечки укажут на неплотности. Исправляйте сразу все обнаруженные проблемы.
Проверьте работу системы вентиляции картера. Для этого подключите вакуумметр или используйте поршень с манометром, чтобы проверить герметичность и правильность работы клапана вентиляции. Если во время работы двигателя давление в системе повышается или снижается неравномерно, потребуется настройка или замена вентиляционных элементов.
Завершайте тестирование, подавая нагрузку: включите акселератор и наблюдайте за откликом. Мотор должен быстро и стабильно реагировать, без задержек и сбоев. Если обнаружите какие-либо отклонения, проведите повторную регулировку или при необходимости замените неисправные части. Только после этого можно считать работу системы полностью восстановленной.
