Как устроены автомобильные камеры и системы кругового обзора

Системы помощи водителю с использованием нескольких видеоустройств обеспечивают детальное окружение. Такой подход позволяет уменьшить мёртвые зоны и улучшить безопасность при маневрировании. Оптимальным решением будет установка минимально шестикомпонентной схемы с камерами на переднем, заднем и боковых участках кузова.

Для обеспечения надежности необходимо учитывать и климатические условия. Выбор водоотталкивающих и термостойких материалов для корпусов камер предотвратит повреждение и сбой работы в неблагоприятных условиях. Подбор надежных сенсоров и систем обработки изображений также важен для точности определения объектов и высококачественного отображения на дисплее.

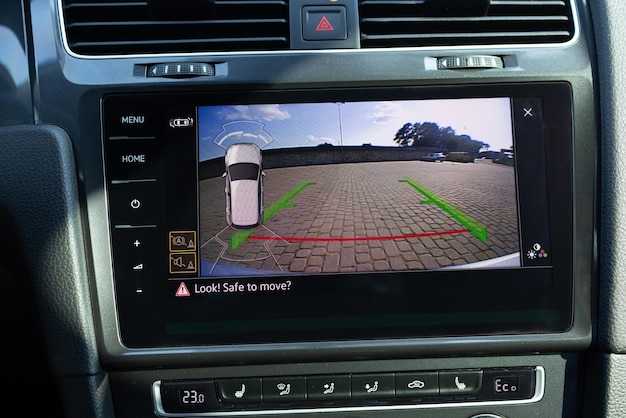

Принцип работы камер заднего вида

Функционал задних видеоустройств основывается на записи и передаче изображения с помощью специальной оптики. Эти устройства обычно устанавливаются в задней части транспортного средства, обеспечивая обзор области непосредственно за автомобилем.

Элементы устройства включают матрицы, которые преобразуют световые сигналы в электрические. Объектив, обычно имеющий широкий угол обзора, позволяет захватывать большую площадь позади машины, что существенно снижает риск столкновений. Обычно применяется оптика с высоким разрешением для четкой передачи изображения.

Передача видео происходит через кабельное соединение или по беспроводным технологиям. Кабельное подключение гарантирует стабильность сигнала, тогда как беспроводные технологии упрощают установку, но могут подвергаться помехам.

Сигнал обрабатывается в блоке, который подключен к экрану внутри салона. Этот блок может включать алгоритмы, улучшающие качество изображения, например, коррекцию искажений или автоматическое регулирование яркости в зависимости от условий освещения.

Дополнительно предусмотрены функции, такие как линии разметки, которые помогают водителю ориентироваться в пространстве и считывать расстояние до препятствий. Эти линии могут адаптироваться в зависимости от направления движения. Подобные решения улучшают безопасность во время маневрирования задним ходом.

При наличии датчиков препятствий система может сигнализировать о наличии объектов в слепой зоне, что дополнительно укрепляет безопасность. Задние видеоустройства становятся стандартным элементом в современных моделях, обеспечивая уверенность и контроль во время движения.

Классификация автомобильных камер по разрешению

480p (SD) – данный формат обеспечивает минимальное качество и обычно используется в бюджетных вариантах. Подходит для простых задач, например, парковки на низких скоростях.

720p (HD) – это уже более качественное изображение, которое дает четкость в основном при дневном свете. Применяется в среднеценовом сегменте и для большинства повседневных ситуаций.

1080p (Full HD) – предоставляет отличную детализированность, что особенно полезно для записи путешествий и особенностей окружающей среды. Такие устройства стали стандартом во многих современных транспортных средствах.

1440p (QHD) – эта категория предлагает высокий уровень четкости и может быть полезна для водителей, которым важна каждая деталь, например, знаки или номера автомобилей. Также часто применяется в камерах, устанавливаемых на модификации премиум-класса.

2160p (4K) – максимальное разрешение, доступное на рынке. Предоставляет четкость на уровне, который может быть полезен для детализированной съемки на высоких скоростях или в сложных условиях. Рекомендуется для профессионального использования и лучшего качества записи в любых обстоятельствах.

Важно учитывать, что с увеличением разрешения возрастает и объем данных, что требует более мощного оборудования для хранения и обработки информации. В выборе следует обращать внимание не только на качество изображения, но и на другие технические характеристики, такие как угол обзора и чувствительность к свету.

Типы объективов для автомобильных камер

Широкоугольные линзы идеально подходят для обзора больших пространств. Они обеспечивают угол обзора 120 градусов и выше, позволяя фиксировать окружающую обстановку и выявлять препятствия на дороге. Это особенно полезно при парковке и маневрировании в ограниченных пространствах.

Телеобъективы часто используются для фиксации объектов на расстоянии. Угол обзора у них меньше, от 30 до 50 градусов, что позволяет четко захватывать детали, такие как номерные знаки других транспортных средств или дорожные знаки.

Сферические линзы создают эффект 360-градусного обзора, позволяя фиксировать все, что происходит вокруг. Эти объективы идеально подходят для создания системы, способной отслеживать ситуацию с любых углов, обеспечивая максимальную безопасность.

Фisheye объективы обеспечивают экстремально широкий угол до 180 градусов. Они извинены в специфических ситуациях, где необходима максимальная площадь обзора, а также для создания визуальных эффектов.

Объективы с переменной фокусировкой позволяют настраивать угол обзора в процессе работы. Это дает возможность адаптироваться к различным условиям, обеспечивая гибкость при съемке как близких, так и дальних объектов.

Выбор линз зависит от специфических потребностей и целей. Определитесь с основными задачами системы, чтобы выбрать наиболее подходящий вариант для получения качественного изображения и надежного мониторинга окружающей обстановки.

Системы обработки изображения в автомобилях

Современные технологические решения обеспечивают высокое качество обработки изображений с использованием различных методов и алгоритмов. Основные компоненты таких систем включают в себя следующие элементы:

Оптимизация функций зависит от проверки нескольких ключевых параметров, включая:

• устойчивость к помехам от внешних источников,
• эффективность работы в условиях низкой освещенности,
• возможность интеграции с другими сенсорами, такими как радары и лидары.

Для повышения точности бортовых платформ используются методы машинного обучения, которые адаптируют алгоритмы к изменяющимся условиям движения, что минимизирует ошибочные срабатывания системы. Каждое изображение анализируется на предмет потенциальных угроз и возможных помех, что позволяет принимать решения по управлению автомобилем.

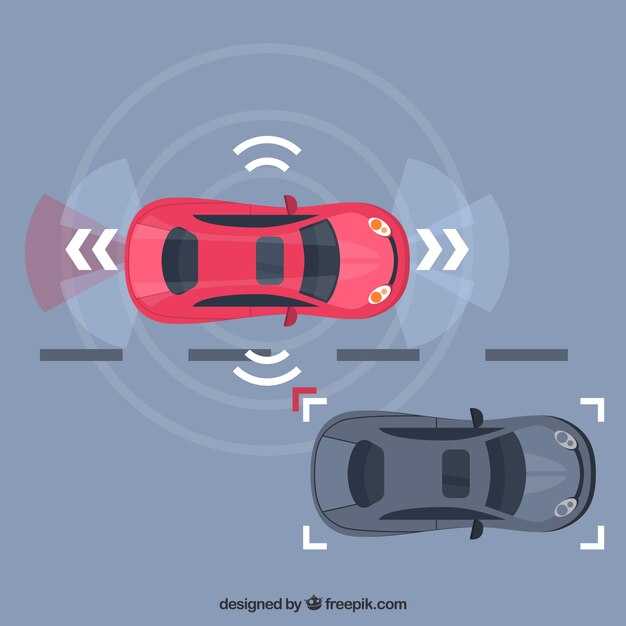

Роль датчиков расстояния в системах кругового обзора

Датчики расстояния обеспечивают критически важную информацию для формирования точного изображения окружающей обстановки. Они измеряют дистанцию до препятствий, что позволяет предотвратить аварии и улучшить маневрирование автомобиля.

Рекомендуется использовать несколько типов сенсоров:

• Ультразвуковые: работают на основе звуковых волн и подходят для коротких дистанций. Ценятся за свою низкую цену и простоту установки.
• Лазерные: обеспечивают высокую точность измерений на больших расстояниях, но требуют более сложного оборудования и настроек.
• Радарные: эффективны при любых погодных условиях, прекрасно справляются с определением расстояния до движущихся и стационарных объектов.

Комбинирование этих технологий позволяет увеличить надежность системы. Датчики обеспечивают непрерывный поток данных, что необходимо для корректной работы алгоритмов обработки изображений, обеспечивая более точную интерпретацию ситуации вокруг автомобиля.

Ключевым моментом является интеграция данных от различных датчиков. Это позволяет системе создавать трехмерную модель окружения, обеспечивая надежные измерения и минимизируя ошибки. Для достижения высокого уровня безопасности следует проводить регулярную калибровку и тестирование сенсоров.

Внедрение таких технологий не только повышает безопасность, но и способствует более комфортному вождению, облегчая задачи парковки и маневрирования в стесненных условиях.

Преимущества панорамного обзора для водителей

Внедрение технологии полного обзора значительно улучшает безопасность на дороге. Она позволяет водителю видеть на 360 градусов, что снижает риск столкновений во время маневров. Исследования показывают, что использование данной системы сокращает слепые зоны, уменьшая вероятность аварий на перекрестках и при парковке.

Важным аспектом является удобство в городской среде. Водители с панорамным видением отмечают уменьшение стресса при движении по узким улицам, где легко можно запутаться из-за ограниченной видимости. С помощью таких устройств пробелы в восприятии пространства минимизируются, что делает городские поездки более комфортными.

Запуск функции панорамного просмотра также экономит время. Быстрее находите свободные парковочные места, так как видите весь доступный участок сразу, а не вращая головой в поисках места с рабочими зеркалами.

Другим значительным преимуществом является помощь в маневрировании. Системы с обзором позволяют с большей точностью выполнять задние и боковые парковки, что особенно важно для новичков. Пользователи, отдавая предпочтение этому оборудованию, отмечают улучшение в навыках парковки и уверенности на дороге.

Для дополнительной информации о современных технологиях и урбанистике стоит обратить внимание на портал о науке и урбанистике.

Места установки камер для оптимального обзора

Рекомендуется размещать устройства в передней, задней и боковых частях транспортного средства. Крайние углы переднего бампера обеспечивают широкий охват впереди, минимизируя мертвые зоны.

Для задней части важно установить приборы на уровне номерного знака, что помогает видеть дорожные преграды и препятствия при парковке. Это способствует улучшению маневренности в ограниченных пространствах.

Боковые элементы, расположенные у дверных зеркал, расширяют поле зрения, позволяя замечать элементы, находящиеся на обочине. Установка таких модулей в нижней части зеркал также помогает фиксировать детали на уровне земли.

Некоторые модели включают верхние модули, интегрированные в крышу, для обеспечения панорамного взгляда или видимости на перекрестках и при смене полосы. Это помогает избежать столкновений с неподвижными объектами или другими транспортными средствами.

Ключевым моментом является правильный угол наклона каждого устройства, который должен быть настроен на максимальную видимость по всем направлениям. Тестирование в реальных условиях поможет определить наиболее оптимальное размещение для коррекции мертвых зон.

Проблемы с видимостью: зеркальное отражение и засветка

Для уменьшения влияния зеркального отражения на качество изображения, рекомендуется устанавливать компоненты с антибликовым покрытием. Это поможет минимизировать отражения солнца и света от других источников на экране.

При наличии яркого солнечного света, использование поляризационных фильтров может значительно улучшить видимость. Эти фильтры уменьшают блики и обеспечивают более четкое отображение окружающей среды.

Засветка может возникать при неправильной настройке угла наклона и положения камер. Регулярная калибровка системы позволяет избежать постоянных затруднений с видимостью. При проектировании системы следует учитывать местоположение источников света и оптимальное распределение камер для минимизации засветок.

При установке видеокамер следует предусмотреть защиту от погодных условий. Использование специализированных кожухов поможет предотвратить попадание влаги и грязи, которые могут ухудшать качество видеосигнала. Анализ условий, в которых используется техника, играет ключевую роль в избежании проблем с видимостью.

Оптимизация алгоритмов обработки изображения также может снизить эффект от бликов. Системы, использующие интеллектуальные методы коррекции, способны адаптироваться к изменениям освещения, что существенно улучшает результат в сложных условиях.

Технологии ночного видения в автомобильных камерах

Рекомендуется обратить внимание на инфракрасные и тепловизионные технологии. Они обеспечивают высокую видимость в темноте, выявляя объекты, которые невозможно увидеть невооруженным глазом.

Инфракрасные датчики работают на основе отражения инфракрасного света от объектов. Камера испускает инфракрасные лучи, которые затем отражаются от предметов и фиксируются. Это позволяет создать изображение даже в условиях полного отсутствия света.

Тепловизионные устройства основываются на принципе регистрации теплового излучения. Данные камеры фиксируют разницу температур между объектами и окружающей средой, создавая контрастное изображение. Это критично для определения пешеходов и животных, которые отвлекаются от общих фоновых температур.

Доступны системы с комбинированными функциями, где совмещается инфракрасная и тепловизионная съемка. Это дает возможность получать более информативные изображения в любых условиях.

Для улучшения видимости в условиях недостаточной освещенности рекомендуется использовать системы автоматической регулировки яркости и контрастности, что позволяет адаптироваться к условиям окружающей среды.

Выбор системы зависит от условий эксплуатации. Для городского движения подойдут инфракрасные системы, тогда как для загородных или лесистых местностей целесообразнее выбирать тепловизионные модели.

Интерфейсы и подключение камер к бортовым системам

Для интеграции оптических модулей с электронными бортовыми компонентами используются различные интерфейсы, наиболее распространенные из которых:

• CAN-шина – широко применяется для передачи данных между устройствами автомобиля. Позволяет минимизировать количество проводов и упрощает диагностику.
• LIN-шина – используется в случаях, когда требуется низкоскоростное соединение. Подходит для передачи сигналов, не требующих высокой частоты.
• Ethernet – применяется для высокоскоростной передачи видеоинформации. Идеален для систем с несколькими камерами, обеспечивая быструю и качественную связь.

Для подключения оптических модулей необходимо учитывать следующие аспекты:

1. Электропитание: компоненты должны работать от бортового питания. Обычно используется напряжение 12В или 24В. Важно следить за правильной полярностью подключения.
2. Разъёмы: выбор разъёмов зависит от конкретной реализации системы. Стандартные разъёмы, такие как Molex или Tyco, могут быть адаптированы под конкретные решения.
3. Кодирование данных: необходимо определить формат передачи данных для отображения видео. Стандарты, такие как H.264 или MJPEG, являются предпочтительными для сжатия видеопотока.

При проектировании схем подключения учитываются: длина кабелей, экранирование для защиты от электромагнитных помех, а также соблюдение требований к температурным диапазонам и уровням влаги.

Для успешного функционирования системы требуется также программное обеспечение, которое осуществляет обработку и анализ видеопотока, предоставляя результаты пользователю с минимальными задержками.

Основные производители и модели автомобильных камер

Важную роль в производстве камер для автомобилей играют такие компании, как Bosch, Continental, Valeo и MOBILEYE. Каждый из этих производителей предлагает уникальные решения, соответствующие современным требованиям безопасности и удобства на дороге.

Bosch предлагает модель Smart Camera, которая обеспечивает высокую четкость изображения и функционирует в различных условиях освещения. Континенталь представляет систему Surround View, позволяющую формировать полноценное изображение с местоположением объектов вокруг автомобиля.

Valeo производит Vision System, отличающуюся интеграцией с навигационными системами и отчетливой передачей деталей окружающей среды. MOBILEYE известен своим Vision System, который использует алгоритмы обработки данных для распознавания пешеходов и других препятствий, гарантируя дополнительную безопасность.

Интерес представляет и модель от Nissan под названием Around View Monitor, обеспечивающая 360-градусный обзор с помощью нескольких камер. Audi с камерой Virtual Cockpit предлагает различные режимы отображения информации на дисплее, включая вид сзади и виды с боковых сторон.

Среди новинок стоит отметить системы от Tesla, которые используют множество камер для создания трехмерной модели окружающего пространства, тем самым обеспечивая высокую степень автономности в движении.

Выбор модели зависит от требований, связанных с особенностями вождения и желаемым уровнем безопасности. Рекомендуется оценить характеристики и функционал каждой системы, чтобы сделать информированный выбор.

Альтернативные решения для кругового обзора

Использование радарных датчиков в качестве дополнения к камерам обеспечивает более точное определение объектов вблизи. Эти устройства способны обнаруживать препятствия, даже если они находятся вне поля зрения видеозаписи.

Есть также возможность применения ультразвуковых датчиков, которые эффективно работают для оценки расстояний до объектов. Чаще всего их используют в парковочных ассистентах, поскольку они предоставляют данные о близости объектов и препятствий.

Мультифокальные системы, в которых комбинируются несколько объектива с различными углами обзора, могут создать панорамное изображение. Это решение позволяет существенно расширить диапазон визуализации.

Интеграция технологий LiDAR предоставляет возможность создания трехмерных моделей окружения. Датчики определяют расстояние до объектов с высокой точностью, формируя детализированные карты местности.

Использование дронов для мониторинга окружающего пространства также обсуждается как перспективная альтернатива. Беспилотники способны предоставлять информацию о ситуации на большом расстоянии и в труднодоступных местах.

Некоторые производители разрабатывают системы, основанные на проекции изображения на лобовое стекло, что помогает водителю видеть объекты, не отвлекаясь от дороги.

Интеграция всех этих технологий с мобильными приложениями способствует созданию удобного интерфейса для водителя, что улучшает восприятие информации и повышает безопасность вождения.

Техническое обслуживание и диагностика камер

Регулярная проверка и обслуживание оптики позволяют гарантировать их работоспособность и надежность. Рекомендуется проводить инспекцию каждые 6 месяцев.

• Очистка линз. Используйте специализированные жидкости и мягкие микрофибровые салфетки. Не применяйте агрессивные средства.
• Проверка подключения. Убедитесь в отсутствии повреждений проводов и разъемов. Визуальная проверка должна быть регулярной.

Следите за состоянием креплений. Коррозия или повреждение могут привести к неправильной ориентации. Используйте антикоррозионные составы для защиты.

• Проверка систем питания. Обратите внимание на стабильность напряжения и отсутствие разрывов проводки.
• Диагностика программного обеспечения. Обновляйте прошивку, чтобы избежать сбоев в работе электроники.

При возникновении сбоев проверьте:

1. Отсутствие помех от других устройств.

Если обнаружены проблемы, проведите полную диагностику, включая тестирование на стенде. Записывайте все параметры для анализа изменений.

Обратите внимание на реагирование систем на изменение освещенности. Наличие искажения цвета или изображения может свидетельствовать о необходимости замены.

Обсуждение перспектив развития технологий кругового обзора

Внедрение искусственного интеллекта в системы видеонаблюдения открывает новые горизонты для повышения безопасности. Например, использование алгоритмов машинного обучения позволяет камерам автоматически распознавать различные объекты и предупреждать водителя о потенциальных опасностях. Это делает поездки более безопасными и комфортными.

Результаты последних исследований показывают, что интеграция камер с дополненной реальностью может значительно улучшить взаимодействие водителя с автомобилем. Спецпроекты уже тестируются, где виртуальные маневры отображаются прямо на поверхности лобового стекла, что помогает с навигацией и анализом ситуации вокруг.

Дополнительные преимущества можно получить, комбинируя данные с различных сенсоров: ультразвуковых, инфракрасных и радийных. Такая многослойная система обеспечит более точную и всёобъемлющую картину. Работы по таким комбинациям активизировались и обещают повысить уровень автономности транспортных средств.

• Рекомендовано уделить особое внимание качеству видеопотока. Появление разрешений 4K и выше станет стандартом, ведь четкость изображения критична для точного анализа ситуации.
• Разработка алгоритмов для адаптивного регулирования поля зрения камер. Это позволит минимизировать слепые зоны, которые могут возникать в сложных условиях.
• Постепенное внедрение облачных технологий для хранения и анализа данных с камер. Это обеспечит возможность быстрого доступа к информации и её обмена между автомобилями.

Будущие системы будут активно интегрироваться с навигационными приложениями. Обмен информации о ДТП или заторах в реальном времени поможет планировать маршруты и избегать сложных участков. Эффективная синхронизация позволит создать более комфортные условия для водителей.

Следует также обратить внимание на рынок аксессуаров. Системы, которые могут быть установлены на уже существующие машины, обеспечивают большую доступность технологии. Это поможет значительно расширить базу пользователей и ускорить внедрение новшеств.

Таким образом, наблюдается явная тенденция к бесшовной интеграции данных с сенсоров, улучшению качества изображений и увеличению уровня автоматизации, что обеспечивает максимальную безопасность и комфорт во время вождения.

Рекомендации по выбору систем кругового обзора для автомобилей

Обратите внимание на разрешение камер: минимальное значение должно составлять 720p для четкого изображения. Для повышения качества рекомендуется выбирать модели с 1080p.

Ищите устройства с функцией ночного видения. Это позволит получить ясное изображение в условиях недостаточного освещения, подобно туманным или темным участкам дороги.

Обратите внимание на угол обзора: идеальные варианты предлагают минимум 180 градусов, что минимизирует мертвые зоны.

Функция автоматической настройки помогает улучшить качество изображения, поскольку камеры могут адаптироваться к различным условиям освещения и погодным обстоятельствам.

• Поддержка Wi-Fi для подключения к смартфону позволяет вам следить за состоянием системы через приложение.
• Выберите варианты с датчиками движения, которые обеспечивают дополнительную безопасность при парковке и выезде с места.
• Проверьте наличие записи в реальном времени для документирования ключевых моментов во время вождения.

Обратите внимание на качество материалов, из которых изготовлены камеры. Пластик может привести к лучшей легкости, но более прочные металлы могут гарантировать долговечность.

Изучите возможность интеграции с другими функциями: наличие датчиков парковки или системы помощи при маневрировании создаст более комфортные условия для водителя.

Не забудьте про систему установки. Убедитесь, что в комплекте есть все необходимые элементы для монтажа, включая кабели и кронштейны.

Обратите внимание на отзывы пользователей. Реальный опыт эксплуатации может помочь сделать обоснованный выбор, чтобы избежать проблем с функционированием.
